该仪器适用于以二坐标测量为目的一切应用领域。在机械、电子、钟表、塑胶、模具等行业被广泛使用、�/span>

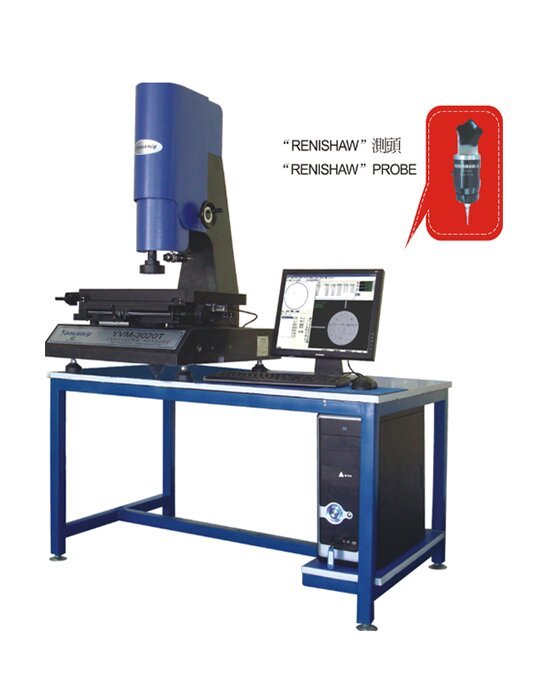

强大皃�span>VCAD-3D测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、专丙�span>SPC统计、手�?span>CNC、宏测量等功能。自带‛�span>RENISHAW”测头可实现部分三维尺寸接触式测量、�/span>

技术参数：

仪器型号	PZ-3020T	PZ-4030T	PZ-5040T
量测行程	300*200*220mm＇�span>X.Y.Z（�/span>	400*300*220mm＇�span>X.Y.Z（�/span>	500*400*220mm＇�span>X.Y.Z（�/span>
X.Y.Z*小显示倻�/span>	0.0005mm
测量精度	X.Y Axis：（3+L/200�?#956;m
重复精度	3��m
影像放大倍率	24~156X（可扩展臲�span>12~312X（�/span>
测量方式	影像弎�span>+探针
CCD	43万像素彩色高清晰度摄影机＇�span>SONY芯片（�/span>
镜头	高清晰度0.7~4.5Xzoom光变焦镜夳�/span>
测头	RENISHAW MCP10 �?mm测头
工作距离	115mm（影像）
电脑	品牌电脑
测量软体	VCAD-3D
仪器基座	000级高稳定性花岗石底座
照明	上、下光源均采用可调亮�?span>LED无影�?/span>
外观尺寸	700*650*950mm	980*750*950mm	1050*800*950mm
仪器重量	180KG	300KG	500KG

测量软件介绍９�/span>

一、直接元素测野�/span>

能测野�span>12种元素（点、直接、圆、圆弧、椭圆、矩形、槽形�?span>O形环、距离、角度、开运线、闭云线）、�/span>

测量方法多样（自动判别测量、采点测量，对比测量、公差对比测量，预置元素）、�/span>

单点采集方法有多种：可鼠标采点，十字线寻边采点，放大采点，直线采点，鼠标自动捕捉、�/span>

二、间接测野�/span>

两元素之间的距离，两边夹角，多点构成平面的平面度等，都可以通过软件的构造功能来实现。可以构造的元素有：点，线，圆，弧，角度，平面等

三、影像测量高度差

先在一个平面聚焦，软件会记录一个平面的ZUI高点数据，然后在另一个面聚集，软件同样会记录下一个点的数据，软件通过亮点的坐标计算出两个面的高度差，误差小于0.005mm、�/span>

四、扫描功胼�/span>

可以把一个工件的轮廓扫描出来，然后转�?span>CAD进行编辑，得出了设计图纸，从而得到此工件的数据，实现二维抄数、�/span>

五、地图功胼�/span>

可以可一个工件完整的图片拍出，在图片进行测量和标注。图片可以储存，在调出进行测量、�/span>

六、宏测量

宏测量功能就是，将一连串相同皃�span>"构造测野�span>"，构造命令关联到一个按钮上，点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率、�/span>

七、模板测野�/span>

模板测量方法，也是目测方法的一种，主要是通过用户眼睛目测，看是否合格，类似于投影仪上用到的标准规格板、�/span>

模板测量，主要有十字线模板，方格模板和同心圆模板、�/span>

十字线模板主要用来测量角度，方格模板主要是用来测量距离，通信团模板主要用来测量圆、�/span>

八、预置元紟�/span>

软件可以在机械坐标系或者工作坐标系随便预置元素、�/span>

九、坐标系建立

可以随便建立多个工件坐标系，然后十字线随坐标旋转，因此不用去摆正元件。建立工件坐标系的还一个好处就是保持跟图纸一样的基准，这样测量时可以得到X咋�span>Y向距离、�/span>

十、数据输凹�/span>

测量完的数据不需要用手去抄写，可以直接导出到Word�?span>Excel�?span>Tct�?span>Cad然后打印、�/span>

十一、专丙�span>SPC统计分析PROFESSIONALSPC STATISTICS ANALYSIS

将测量数据导�?span>SPC可以生成常用的管制图，计理值管制图有；平均数全剧管制图，平均数标准差管制图，中位数全距管制图，个别值与移动全距管制图，直方图，CPK推移图，规格与制程标准管制图，制程状态分析图，制程建议分析图等。对生成的图形可以利用八大判定规则进行判定，为用户对产品品质状态及时了解，对于计数值数据还提供了单质量监控，及时了解产品状态、�/span>
