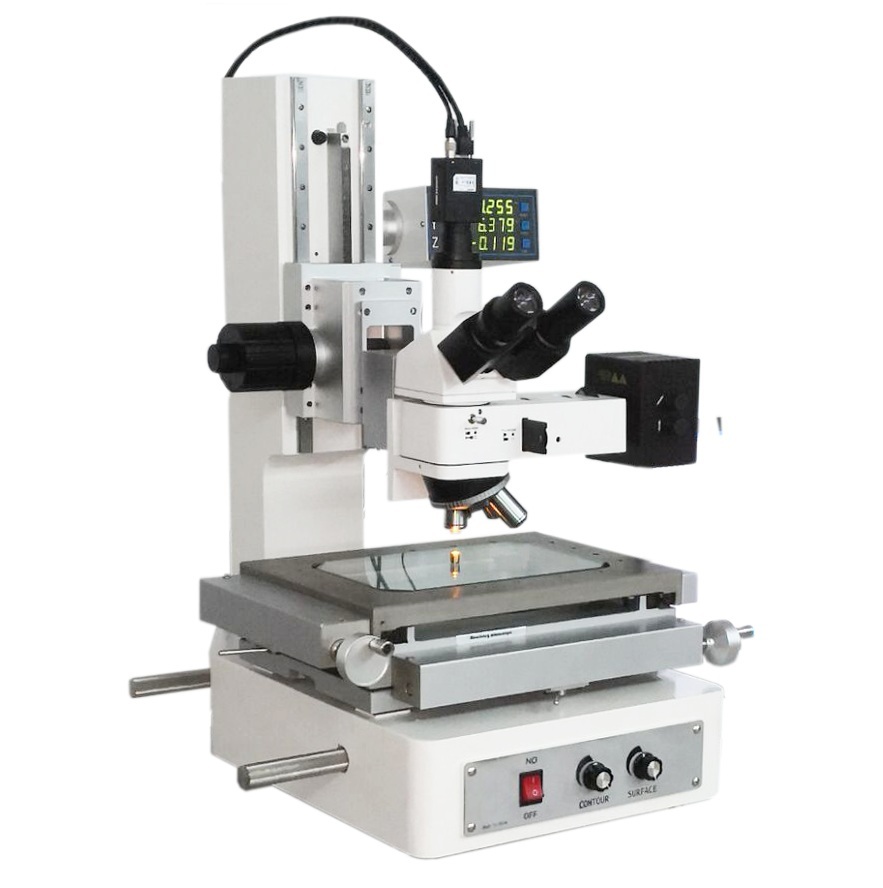

1.金相显微镛�/span>产品介绍

◆DTN-2010S测量显微镜系列是一种集软件、光、机、电一体的高精度、高效率的显微测量仪器；◆DTN-2010S测量显微镜系列是观察、测量和处理系统化的显微镜阵宸�span>;◆DTN-2010S测量显微镛�/span>可以作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量

为目� 的各种精密加工业，是计量室、实验室以及生产车间不可缺少的计量检测设备之一、�/span>

2.金相显微镛�/span>产品特点� 视场宽阔，可得清晰无闪烁影像

� 高精度测量，同时具有大测量范围和高精度，适用于各种测野�/span>

� 选用无限远长距明场金相物镜，满足长工作距离的测量要求

� 照明装置（反尃�span>/透射）可选用高亮�?span>LED的照明或卤素照明

� 利用可变孔径光阑进行无衍射观察测野�/span>

� 各类尺寸的标准工作台

� 快速释放装置便于测量工件大或测量工件数量多的快速移动工作台

� 高位目镜观察

� 千兆网口CCD图像成像(HKVISION)

3.技术参�?span> 3.1主体规格

◆X坐标行程:200＇�span>mm（�/span>

◆Y坐标行程�?00＇�span>mm（�/span>

◆Z坐标行程:150＇�span>mm（�span> ◅�span>X�?span>Y坐标测量示值误差≤＇�span>3+L/150（�span>��m＋�span>L为被测长�?span>(单位９�span>mm)◅�span>X�?span>Y�?span>Z数显分辨率：0.001mm◅�/span>透射照明光源９�span>24V/20W卤素钨灯◅�/span>反射照明光源９�/span>可变视场光阑与孔径光阑，均可调中心，带滤色片插槽与偏光装置插槽；

3.2目视系统◅�/span>物镜放大倍数９�/span>五孔旋转器，标配5X�?span>10X�?span>20X�?span>50X无限远长工作距离明场金相物镜

◅�/span>目镜放大倍数９�/span>10X(单、双目同)◅�/span>总放大倍数�?0X-500X（包括畸变在内的（�/span>◅�/span>物镜放大倍数误差９�/span>放大率误差≤0.08%

3.3影像系统◅�/span>标配CCD相机0.5X镜筒

◆CCD�?000万千兆网口高清晰CCD摄像夳�/span>◅�/span>综合影像放大倍数９�span>500X以上

4.软件功能

l配备专业视觉影像测量软件，带十字线捕捉闪烁功能，�?/span>测量二维平面尺寸（角度、直径、半径、点到点的距离、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）：�/span>

l图形自动捕捉：开启自动捕捉功能后，测量点、线、圆及圆弧，可自动捕捉到*清晰的地方；

l视觉拍照功能：可通过软件抓拍实时产品图片，然后保存到电脑里，并可通过软件调出图片进行查看或处理；

l标注文字：可在实时影像中标注文字说明：�/span>

l公英制转换：测量值可在公制和英制之间切换：�/span>

lX�?span>Y清零：可用画面十字线设置任意点为相对原点，将X�?span>Y坐标清零：�/span>

l测量数据输出９�span>可将测量数据或图形导�?span>WORD戕�span>EXCEL做报表；

l“浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；

l辅助功能：可把在软件中绘制出的图形进行移动、旋转、复制、删除，并可作任意线段的平行线、垂直线：�/span>

l自动两点线：在单一画面下可自动捕捉工件的边缘，无须以人工取线，减少人眼误差，提高测量精度；

l自动三点圆：在单一画面下可自动捕捉工件的圆半径、直径，并绘出图形，无须以人工取圆，减少人眼误差，提高测量精度；

l自动多点线：自动捕捉工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差；

l自动多点圆：自动捕捉工件边缘，然后拟合出工件的孔径，并绘出图形，从而减少三点取圆及人眼的误差；

l自动圆：在单一画面下用鼠标框中图形，可快速自动捕捉出圅�span>.：�/span>

l设定工件坐标：可以根据客户本身的需要在影像中的实际工件上自行设定工件坐标，有两点确宙�span>X轴、两点确宙�span>Y轴或三点确定坐标系等多种设定方法：�/span>

l具有坐标平移、坐标旋转及坐标分中等功能：

l坐标标注：可标注工件中任意点的坐标值；

lPitch标注：可标注任意点到一条直线的垂直距离，可标注任意两线的垂直距离；
