一，概述（Summary（�/p>

接触角（Contact angle）是指在气、液、固三相交点处所作的�?液界面的切线，此切线在液体一方的与固-液交界线之间的夹�?#952;，接触角测量是现今表面性能检测的主要方法、�/p>

高温高真空型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量高温状态下样品表面接触角、润湿性能、表界面张力、表面能等性能，设备通常用于检测金属材料表面性能，设备性价比高、加热稳定、真空度高、功能全面、可满足各种金属材料科研需要、�/p>

二，应用（Application（�/p>

1、冶金行业（Metallurgy）：分析熔液(melt)如钢液、铝液、铜液高温条件下的表面张 力值；在基于分析接触角及表面张力的基础上，控制合理润湿范围，查找有效的去除 冶炼过程中炉垢的办法

2、焊接行业（Welding）：分析焊料与焊接体的接触角值以及焊料熔液的表面张力，从 而有效地提升焊接强度

3、合金行业（Alloy）：分析材料组份的表面张力值，提高合金材料间的互相结合程度

4、制陶及玻璃行业（Pottery and glass）：分析加热过程中的烧结、软化、熔化到� 化全过程的轮廓变化进行监测，分析陶瓷或玻璃的表面张力倻�/p>

5、瓷釉（Enamel）：釉面表面润湿性分析，提升釉面的表面强�?/p>

6、煤炭及电力行业（Coal and electricity）：分析煤炭的表面张力值，控制合理的润 湿性，有效去除炉垢

7、其他高温要求的测试（Other）：分析熔液的表面张力值以及熔液与固体材料之间� 接触角值，分析不同温度或随时间变化的表面张力和接触角值、�/p>

�?设备原理

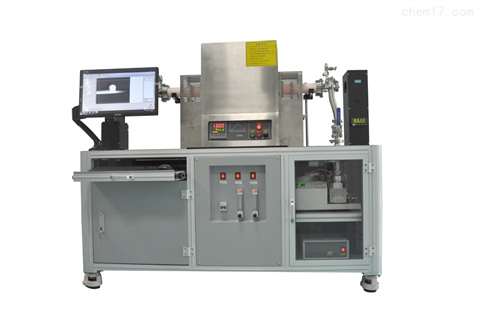

如上图�?strong>高温真空接触角测量仪主要由光源、高温系统、真空系统、采集系统、冷却系统、分析软件六大部分组成，设备采用光学成像的原理、�/p>

光源采用密集LED冷光设计，发光均匀，图像清晰锐利，寿命长；

高温系统标配采用国高温炉（可定制高温炉）�?0编程高温加热设施加热稳定，密封性强，受热均匀：�/p>

真空系统采用真空分子泵，极限真空度高，抽真空稳定，配备真空计量程广；

采集系统采用黑白CCD相机，拍摄稳定，图像清晰，真实可靠，采用工业级超远焦距变倍变焦镜头，0.7-4.5倍放大可调，成像无畸形失真；

冷却系统采用双循环水冷装置，工作时间长，温度可调，能更好的达到降温效果避免监控部分过热带来的隐患：�/p>

分析软件功能强大，具备一键式全自动拟合能力，具备国际的拟合方法，满足各种液滴形态的精确拟合：�/p>

四、技术规栻�/p>

高温真空接触角测量仪主机
外形尺寸	1730mm（长�?500mm(�?* 710mm(�?
重量	21KG
电源	220V / 60HZ
光源系统
光源	密集LED可调节蓝色基调工业级冷光溏�/span>
寿命	使用寿命达贰万伍仟小时以三�/span>
采集系统
CCD	SONY原装进口高速工业级芯片�?5�?S�?30W像素
镜头	0.7-4.5倍高清远焦距工业级连续变倍式显微镜、工作距�?00~700mm
采集系统调节	光学成像倾斜度，-10~10��连续可调，精�?#177;0.1��；左右前�?#177;25mm可调，高�?#177;10mm；光学系统可实现配合样品放置快速位置切换，行程不低�?50mm，并具备锁止机构
高温系统
温度控制范围	常压下常温至1700℃，真空条件下常温至1500ℂ�/span>
加热系统	硅钼棒加热元件，恒温区长�?20mm，智能化30段可编程温度控制，升温速率�?0�?min，控温精度，1000℃以下，��0.1℃，1000℃以上，��1ℂ�/span>
加热箠�/span>	兼容两种规格加热管，适用两种温度控制范围，外�?0mm，内�?0mm，长�?000mm，材质有高密度氧化铝及石苰�/span>
测温系统	双温度监控系统，外置与内置同时具备，测温材质钨铼合金，测量精�?#177;0.1℃，可实时测量加热管内温�?/span>
视窗法兰	接触角测试专用的同轴双视窗法兰装置，内置热电偶测温孔，内置真空系统及保护气体管路，内置双水冷装置。法兰视窗材质采用石英材质并可拆卸更换、�/span>
真空系统
真空度范図�/span>	常温可达�?0-4Pa，真�?0-3Pa
真空测量范围	测量范围105~10-7Pa，全量程高精度真空计
水冷系统
温控范围	5-35ℂ�/span>
外形尺寸	460mm（长�?380mm（宽�?590mm（高（�/span>
水泵流量	15L/min冷却系统容量�?1L
实测制冷野�/span>	1520W
分析软件
接触角测量范図�/span>	0-180��
接触角测量精�?/span>	��0.1��
分析软件功能	1、国内的接触角测量分析软件自动拟合法（一键自动拟合， 不存在人工误差）包括：圆法拟合（Circle method）�?strong>椭圆/斛�/strong> 椭圆拟合泔�/span>（Ellipse/Oblique ellipse）、LY�?strong>微分椭圆�?� 分圆泔�/span>（Differential circle / Differential ellipse）； 2�?strong>动态接触角拟合（批量拟合多张图像）包括：润湿性能测试 （Wettability）、视频连续拟合计算（Video analysis）； 表面能计算（Surface energy）； 30段分段高温设�?/span>＇�/span>Multi section high temperature setting）（软件智能设置加温（�/span> 粘附功（Adhesion work）；

六，产品特点（Product features（�/p>

1. 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳接触角设备的设计精华与配置，保证仪器具有极强的稳定性；

2. 加热系统：高温炉厂家采用硅钼棒加热元件，有效加热恒温区长�?#966;50mm*120mm，智能化30段可编程温度控制�?升温速率�?0�?min，控温精度，1000℃以下，��0.1℃，1000℃以上，��1℃；

3. 双温度监控系统，外置与内置同时具备，测温热电偶，材质为钨铼合金，测量精度��0.1℃，可实时监测加热炉内温度；

4. 接触角测试专用的同轴双视窗法兰装置，内置热电偶测温位置，内置真空系统及保护气体管路，内置双水冷装置。观察视窗直径不低于20mm。视窗材质采用石英材质并可拆卸更换；

5. 专用设计光学系统调节机构，光学成像倾斜度，-10~10��连续可调，精�?#177;0.1��；左右前�?#177;25mm可调，高�?#177;10mm；光学系统可实现配合样品放置快速位置切换，行程不低�?50mm，并具备锁止机构；快速准确可调的光学系统，确保样品放置及视野调节准确便捷：�/p>

6. 采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发：�/p>
