产品名称９�strong>磨刀机显微镜

产品型号９�/span>PZ-MDJ-20A

产品简介：20D是我公司开发的磨刀机床专用视频显微镜。将该显微镜安装在磨刀机床上，可通过光学显微镜筒和摄像机把刀具图像放大后，再由视频信号线将其传输到电脑主机、�/span>

一．产品介绍：

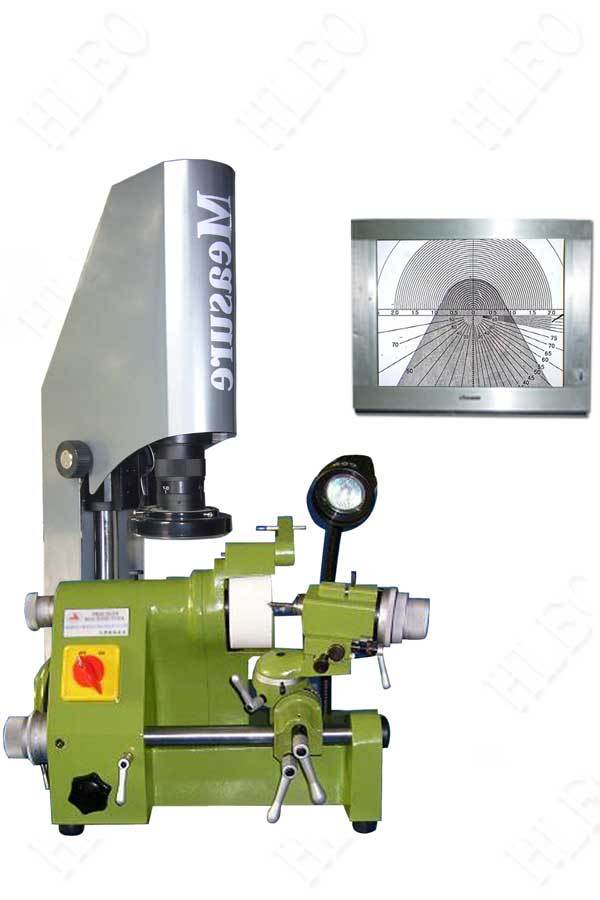

20D是我公司新开发的磨刀机显微镜。将该显微镜安装在磨刀机床上，可通过光学显微镜筒和摄像机把刀具图像放大后，再由视频信号线将其传输到电脑主机。通过电脑显示器实时观察刀具外型，通过精密测量软件可以测量刀具任意几何尺寸如：直径、半径、角度、宽度、圆心等尺寸。实时对比刀具外型尺寸，可把标准皃�/span>DXF刀具图调入电脑测量软件中与实际刀具做1∵�/span>1对比等多种功能、�/span>

二．系统组成９�/span>

1�?/span>电脑主机一台；要求操作系统丹�/span>win7戕�/span>winXP，主板上月�/span>PCI插槽一个，USB2.0接口一个。（选配（�/span>

2�?/span>17寸电脑显示器一台，�?/span>4９�/span>3的显示器。（选配（�/span>

3�?/span>连续变倍显微镜筒一个、�/span>

4�?/span>长工作距变倍物镜一个、�/span>

5�?/span>镜筒防护罩一个、�/span>

6�?/span>SONY机芯1/3‘�/span>彩色摄像机一个。（包含12V电源和视频信号线（�/span>

7�?/span>精密测量软件光盘一张、�/span>

8、精密测量软件一个、�/span>

9�?/span>精密测量软件标准校正光学板一块、�/span>

10、电脑视频采集卡一块、�/span>

11�?/span>12V可调LED灯环形光源一个。（选配（�/span>

三．视频显微镜简介：

20D视频显微镜是一种连续变倍的单筒显微镜，该显微镜与高清晰度的彩色CCD和彩色电视机配套使用，该系列仪器具有较长的工作距离，宽阔的视野，高清晰度的成像质量。设计有0.3X 0.5X 0.75X 1.5X 2X系列辅助物镜咋�/span>0.35X �?.5X �?.75X� 1X �?.5X �?X系列摄影目镜＋�/span>根据用户不同场合要求、�/span>

四．结构(如图礹�/span>)９�/span>

1)支架(选配) (2)锁紧手轮(3)升降�?/span>(4)主物镛�/span>(直径45mm长度200mm) (5)滚花螺钉(6)摄影目镜(7)辅助物镜(8)CCD摄像机（长度120mm（�/span>(9)CCD摄像机电溏�/span>(10)CCD摄像机信号线(11)电脑(选配)

五．主要技术规栻�/span>９�/span>

?物镜连续变倍范図�/span>0.8X｝�/span>5X变倍时整数倍带定位装置、�/span>

?标准总倍率９�/span>0.8X｝�/span>5X，扩展总倍率９�/span>0.11X｝�/span>50X（使用附加物镜和各倍率CCD接头（�/span>

?全程齐焦，照明均匀，高分辨率、�/span>

?支架与主机配合尺寸：��45mm

?0.3X�?/span>0.5X�?/span>1X�?/span>1.5X�?/span>2X五种倍率CCD接头可逈�/span>

?0.3X�?/span>0.5X�?/span>0.75X�?/span>1X�?/span>1.5X�?/span>2X�?/span>5X附加物镜可逈�/span>

?多种辅助光源，底座可选（选配（�/span>

?调整说明：松开升降组上面的两颗螺丝＋�/span>CCD接头�?/span>360��旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪�?上端的三颗螺丝可用于CCD靶面不在中心时的调整、�/span>

六．单筒中心调节方法９�/span>

1、前提是该镜头必须是同步的，也就是说要调好齐焦，也就是说镜头仍�/span>0.75X-5X时整个倍数是清晰的９�/span>‛�/span>把倍数调节到高倍的时候，调节镜头的工作距离，也就是上下升降整个镜头，使成像清晰，那么把倍数慢慢调节到低倍数的时候，成像可能会模糊，这个时候调芁�/span>CCD接口带波纹手轮使成像清晰，这里要松开锁定CCD接口皃�/span>5颗螺钉，这个整个步骤可以重复1-2次。调节完同步后再锁死5颗螺钉、�/span>

2�?/span>首先把镜头调节到高倍，在显示器屏幕的中心点（简�?/span>1点）做个记号。把成像的中心点（物体的中心）移�?/span>1点、�/span>

3、把镜头的倍数调节到低倍数，那么物体的中心会偏移到显示器另外的一个位置，在该位置我们做好记号（简�?/span>2点）

4�?/span>那么我们再把镜头转到高倍，把像的中心移�?/span>2点，那么把镜头的倍数转到低倍数。这个时候，我们通过CCD接口可调位置的三颗螺钉（上段的三颗，靟�/span>CCD螺纹的那颗），把该位置物体成像的中心调节�?/span>1点。这样就完成了整个中心的调节、�/span>

5、其宝�/span>2点才是镜头的中心点，那么要通过调节抉�/span>2点移动到1点后才是物体的中心和镜头的中心重合、�/span>

测量软件９�/strong>

l绘图功能９�/span>可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入到AutoCAD中，实现逆向工程得到1:1的工程图、�/span>

l自动测绘９�/span>可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差、�/span>

l测量标注９�/span>可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸、�/span>

lSPC统计分析软件９�/span>提供了一系列的管制图及多种类型的图表表示方法＋�/span>使品管工作更方便，大大提升了品质管理的效率、�/span>

l报表功能９�/span>用户可轻易地将测量结果输出至WORD�?/span>EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测、�/span>

l鸟瞰功能９�/span>可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图、�/span>

l实时对比９�/span>可把标准皃�/span>DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件、�/span>

l拍照功能９�/span>可将当前影像及所标注尺寸同时�?/span>JPEG戕�/span>BMP格式拍照存档，并可调入到测量软件中与实际工件做对比、�/span>

l光学玻璃９�/span>光学玻璃为国家计量局检验通过之标准件，可检骋�/span>X�?/span>Y轴向的垂直度，设定比例尺，使测量数据与实际相符合、�/span>

l客户坐标９�/span>测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率、�/span>
