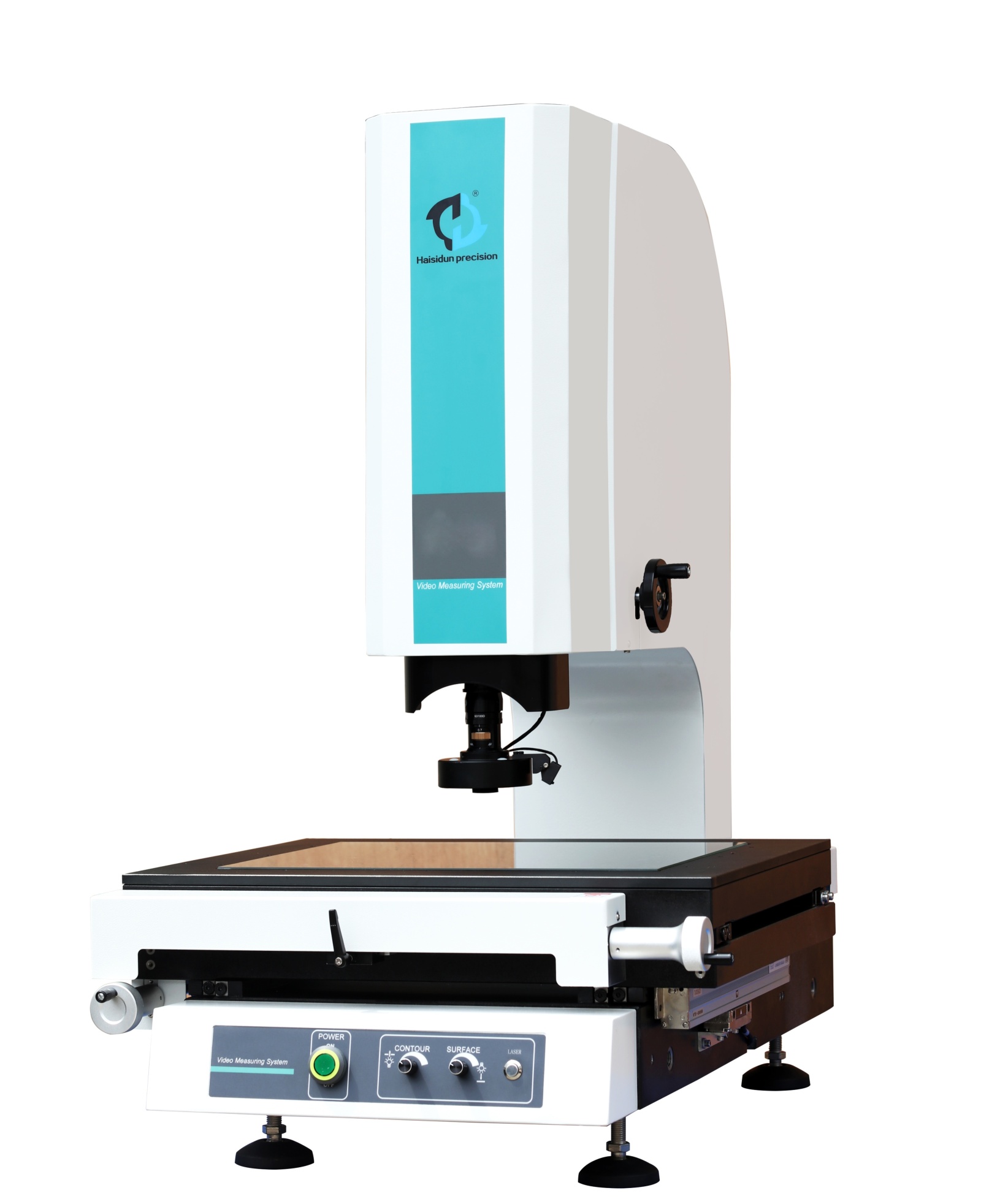

产品名称：全自动精密影像测量�?/span>产品型号９�/span>PZ-3020CNC产品简介：PZ-3020CNC自动影像测量仪，它采�?/span>XYZ三轴步进伺服控制，结合我公司QMS-3D专业测量软件，可实现高效、准确地大批量工件检测，适用于精密部件的检测和质量控制。在机械电子、五金塑胶等行业中都得到了广泛的应用、�/span>

影像仪自动测量仪产品特点９�/span>

��QMS3D软件，可满足客户不同测量需汁�/span>

��具有快速自动对焦、自动寻边，强大的编程和自动测量功能

��采用亚像素细分技术，提高边界分辨能力

��配置操纵手柄，亦可软件程�?/span>

��SPC数据处理分析，大批量治具测量

��X�?span>Y�?span>Z三轴伺服控制，定位精度高速度快，运行平稳

��采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更髗�/span>

��程控恒流驱动式八区表面冷光光源，可适应复杂的工件测野�/span>

��可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷

精密影像测绘仪测量软件简介：

绘图功能９�/span>可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入�?span>AutoCAD中，实现逆向工程得到1:1的工程图、�/span>

自动测绘９�/span>可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差�

测量标注９�/span>可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸、�/span>

SPC统计分析软件９�/span>提供了一系列的管制图及多种类型的图表表示方法＋�/span>使品管工作更方便，大大提升了品质管理的效率、�/span>

报表功能９�/span>用户可轻易地将测量结果输出至WORD�?span>EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测、�/span>

鸟瞰功能９�/span>可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图、�/span>

实时对比９�/span>可把标准皃�span>DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件�

拍照功能９�/span>可将当前影像及所标注尺寸同时�?span>JPEG戕�span>BMP格式拍照存档，并可调入到测量软件中与实际工件做对比、�/span>

客户坐标９�/span>测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率、�/span>

精密影像测绘仪仪器特点：

经济型影像式精密测绘�?span>VMS系列结合传统光学与数字科技，具有强大的软件功能，可将以往用肉眼在传统显微镜下所观察到的影像将其数字化，并将其储存入计算机中作各式量测、绘图再可将所得之资料储存于计算机中，以便日后存盘或电子邮件的发送。该仪器适用于以二座标测量为目的一切应用领域如：品质检测、工程开发、绘图等用途。在机械、模具、刀具、塑胶、电子、仪表等行业广泛使用、�/span>

变焦镜筒９�/span>采用光学变焦物镜，光学放大倍率0.7X｝�span>4.5X，视频总放大倍率９�span>40X｝�span>400X，可按客户要求选配不同倍率物镜、�/span>

摄像机：配备低照�?span>SONY机芯1/3”彩艱�span>CCD摄像机，图像表面纹理清晰，轮廓层次分明，保证拥有高品质的测量画面、�/span>

底座９�/span>仪器底座采用高精度天然花岗石，稳定性高，硬度高，不易变形、�/span>

光栅尺：仪器平台带有高精密光栅尺＇�span>X�?span>Y�?span>Z三轴（�span>＋�/span>解析度为0.001mm、�span>Z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量、�/span>

光源９�/span>采用长寿呼�span>LED环形冷光源（表面光及底光），使工件表面照明均匀，边缘清晰，亮度可调、�/span>

导轨９�/span>双层工作平台设计，配备高精度滚动导轨，精度高、移动平稳轻松、�/span>

丝杆９�/span>X�?span>Y轴工作台均使用无牙光杆磨擦传动，避免了丝杆传动的背隙，灵敏度大大提高，亦可切换快速移动提高工作效率、�/span>

影像仪自动测量仪技术规格参数：

��

型号		PZ-2515CNC			PZ-3020CNC	PZ-4030CNC
�?/span> 佛�/span> �?/span>	金属台尺寷�span>(mm)	450��280			500��330	606��466
	玻璃台尺寷�span>(mm)	306��196			350��250	450��350
	运动行程(mm)	250��150			300��200	400��300
X�?span>Y�?span>Z数显分辨劚�/span>		0.5��m
示值误�?/span>		E1XY=＇�span>2.5+L/100�?#956;m(L为被测长度，单位９�span>mm)
截面原点一致性误�?span>(��m)		E0≣�span>20 (Z轴升降行程每100mm)
外形尺寸＇�span>mm（�/span>		760��600��900			760��600��900	970��670��940
仪器重量＇�span>kg（�/span>		146			168	266
Z轴升降行稊�/span>		150（可订购臲�span>300MM（�/span>
仪器配件		1X镜筒（标配）		0.5X镜筒（选配（�/span>		工作距离＇�span>mm（�/span>
变倍镜夳�/span>		0.7-4.5X		0.7-4.5X
附加镛�/span>		视频倍率	物方视场(mm)	视频倍率	物方视场(mm)
0.5X（选配（�/span>		10-64X	22-3.4	5-32X	44-6.8	175
1X（标配）		20-128X	11.1-1.7	10-64X	22-3.4	92
2X（选配（�/span>		40-256X	5.5-0.9	20-128X	11.1-1.7	36
品牌电脑（标配）、操纵杆（标配）
影像系统		1/2”彩艱�span>CCD摄像机；变倍镜头：品牌变倍镜头（选购件）
		变倍镜头倍率９�span>0.7X~4.5X；视频倍率９�span>20~128X＇�span>19.5”显示器，分辨率1440*900（�/span>
		物方视场９�span>11.1mm~1.7m
电源９�span>AC 100-240V 50/60Hz.功率９�span>250W (不包含电脐�span>)
