产品名称９�strong>弧度测量�?/strong>产品型号９�/span>PZ-1510E应用领域９�/span>PCB线路板，网板，塑胶板，背光源板，大尺寸冲压件，太阳能反光板，TFT面板外型尺寸＋�/span>LTPS�?/span>OLED面板外型尺寸＋�/span>32�?85‘�/span>电视机面壳、�/span>

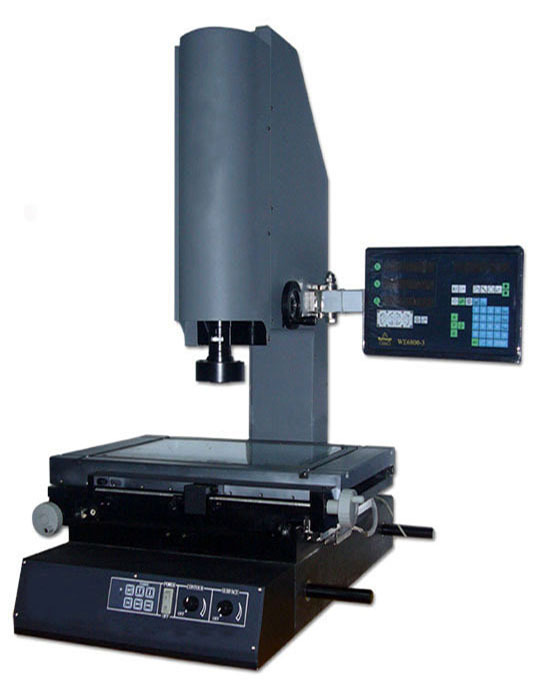

影像测量仪主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度�?

仪器特点９�/span>龙门弎�/span>YVM是本公司推出的中大行程、�/span>CNC型影像测量仪。它采用品牌“制滚珠丝杆+台湾制精密导轨，结合CNC自动量测软件，可实现高效、准确的大批量工件测、�/span>

1.工作台和机身采用天然花岗石，无应力变�?

2.工作台导轨采用高精度V型导轨，导轨采用非胶接螺奖�/span>

固定方式，完全无螺套的热变形和松脱因素影响，使仪器精度更持久稳定.

3.导轨直线装调精度水平达同行业**，使仪器精度

程度通过硬件装调保证，比单纯依赖软件误差补偿的方式更能适应不同环境变化.

4. XYZ三轴伺服马达驱动，软件程序自动控�?

5.自动对焦与寻边，可编程自动测�?

精密影像测绘仪测量软件简介：

绘图功能９�/span>可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入到AutoCAD中，实现逆向工程得到1:1的工程图、�/span>

自动测绘９�/span>可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差、�/span>

测量标注９�/span>可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸、�/span>

SPC统计分析软件９�/span>提供了一系列的管制图及多种类型的图表表示方法，使品管工作更方便，大大提升了品质管理的效率、�/span>

报表功能９�/span>用户可轻易地将测量结果输出至WORD、EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测、�/span>

鸟瞰功能９�/span>可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图、�/span>

实时对比９�/span>可把标准的DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件�

拍照功能９�/span>可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档，并可调入到测量软件中与实际工件做对比、�/span>

客户坐标９�/span>测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率、�/span>

规格参数９�/span>

项目	主要技术参�?/span>
仪器型号	PZ-1510E	PZ-8060C	PZ-12080CNC	PZ-150120CNC	PZ-200150CNC
量测范围mm)	600*500*200	800*600*200	1200*800*200	1500*1200*200	2000*1500*200
光栅尹�/span>	1UM雷尼绍光栅尺
伺服电机	原装“松下”伺服电朹�/span>
量测软体	YX-CNC
镜头	制高清变焦倍率镜头0.7~4.5X卡位镜头
电脑	品牌电脑
CCD	‛�span>TEO“�span>1/2英寸43万像素彩色摄像头
放大倍率	24~156X(可扩屔�span>12~312X)
表面灯源	8区程控光溏�/span>
轮廓底光	无极连续可调LED光源
量测精度	X.Y Axis:(3+L/200)��m
重得精度	3��m
传动方式	制滚珠丝杆及导轨
操作方式	程序控制+摇杆
工作限重	50KG
外观尺寸＇�span>mm（�/span>	1324*1220*1770	1400*2000*1500	1600*2200*1500	2200*2600*1500	2500*3000*1500
机器重量＇�span>KG（�/span>	1350	1800	2100	2500	2800
选购仵�/span>	‛�span>RENISHAW"MCP测头，“�span>NAVITAR“自动变焦镜夳�/span>
