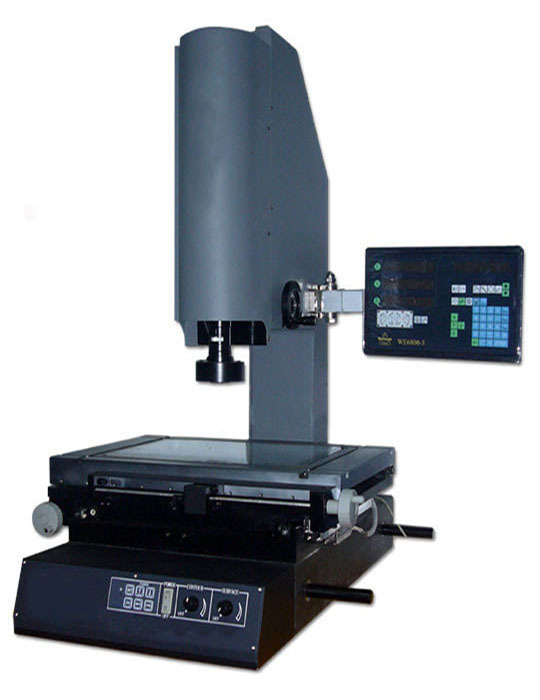

产品名称９�strong>模具尺寸测量�?/strong>

产品型号：PZ-4030E

产品简介：本系列是一款二次元影像仪光学测量仪，结合传统光学与影像技术并配备功能完备�?.5D测量软件。可将以往用肉眼在传统显微镜下观察到的影像传输到电脑中作各种量测，并将测量结果存入电脑中以便日后存档或发送电子邮件。其操作简单、性价比高、精确度高、测量方便、功能齐全、稳定可靠。适用于产品检测、工程开发、品质管理。在机械加工、精密电子、模具制造、塑料橡胶、五金零件等行业都有广泛使用、�/p>

模具尺寸测量�?/strong>产品参数９�/span>

u变焦镜筒：采用光学变焦物镜，光学放大倍率0.7X~4.5X，视频总放大倍率40X~400X连续可调，物方视场：10.6-1.6mm，按客户要求选配不同倍率物镜、�/span>

u摄像机：配备低照�?span>SONY机芯1/3′彩艱�span>CCD摄像机，图像表面纹理清晰，轮廓层次分明，保证拥有高品质的测量画面。可以升级选配1/2‱�span>CMOS130万像素摄像机、�/span>

u底座：仪器底座采用高精度天然花岗石，稳定性高，硬度高，不易变形、�/span>

u光栅尺：仪器平台带有高精度光栅尺＇�span>X，Y，Z三轴），解析度为0.001mm、�span>Z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量、�/span>

u光源：采用长寿命LED环形冷光源（表面光及底光），使工件表面照明均匀，边缘清晰，亮度可调、�/span>

u导轨：双层工作平台设计，配备高精度滚动导轨，精度高，移动平稳轻松、�/span>

u丝杆９�span>X，Y轴工作台均使用无牙光杆摩擦传动，避免了丝杆传动的间隙，灵敏度大大提高，亦可切换快速移动，提高工作效率、�/span>

�?/span> 佛�/span> �?/span>	仪器型号	PZ-1510E	PZ-2010E	PZ-2515E	PZ-3020E	PZ-4030E
	金属台尺寷�span>(mm)	354��228	404��228	450��280	500��330	606��466
	玻璃台尺寷�span>(mm)	210��160	260��160	306��196	350��280	450��350
	运动行程(mm)	150��100	200��100	250��150	300��200	400��300
	仪器重量(kg)	100	110	120	140	240
	外型尺寸L*W*H	756��540��860		670��660��950		720��950��1020

模具尺寸测量�?/strong>主要用于各种零件几何尺寸的精密测量，测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件，可对零件的各种几何尺寸进行精确测量，可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小，同时可以测量各种零件特征的形位公差，包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度�?

精密影像测绘仪测量软件简介：

绘图功能９�/span>可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入�?span>AutoCAD中，实现逆向工程得到1:1的工程图、�/span>

自动测绘９�/span>可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差�

测量标注９�/span>可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸、�/span>

SPC统计分析软件９�/span>提供了一系列的管制图及多种类型的图表表示方法＋�/span>使品管工作更方便，大大提升了品质管理的效率、�/span>

报表功能９�/span>用户可轻易地将测量结果输出至WORD�?span>EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测、�/span>

鸟瞰功能９�/span>可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图、�/span>

实时对比９�/span>可把标准皃�span>DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件�

拍照功能９�/span>可将当前影像及所标注尺寸同时�?span>JPEG戕�span>BMP格式拍照存档，并可调入到测量软件中与实际工件做对比、�/span>

客户坐标９�/span>测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率、�/span>

精密影像测绘仪仪器特点：

经济型影像式精密测绘�?span>VMS系列结合传统光学与数字科技，具有强大的软件功能，可将以往用肉眼在传统显微镜下所观察到的影像将其数字化，并将其储存入计算机中作各式量测、绘图再可将所得之资料储存于计算机中，以便日后存盘或电子邮件的发送。该仪器适用于以二座标测量为目的一切应用领域如：品质检测、工程开发、绘图等用途。在机械、模具、刀具、塑胶、电子、仪表等行业广泛使用、�/span>

变焦镜筒９�/span>采用光学变焦物镜，光学放大倍率0.7X｝�span>4.5X，视频总放大倍率９�span>40X｝�span>400X，可按客户要求选配不同倍率物镜、�/span>

摄像机：配备低照�?span>SONY机芯1/3”彩艱�span>CCD摄像机，图像表面纹理清晰，轮廓层次分明，保证拥有高品质的测量画面、�/span>

底座９�/span>仪器底座采用高精度天然花岗石，稳定性高，硬度高，不易变形、�/span>

光栅尺：仪器平台带有高精密光栅尺＇�span>X�?span>Y�?span>Z三轴（�span>＋�/span>解析度为0.001mm、�span>Z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量、�/span>

光源９�/span>采用长寿呼�span>LED环形冷光源（表面光及底光），使工件表面照明均匀，边缘清晰，亮度可调、�/span>

导轨９�/span>双层工作平台设计，配备高精度滚动导轨，精度高、移动平稳轻松、�/span>

丝杆９�/span>X�?span>Y轴工作台均使用无牙光杆磨擦传动，避免了丝杆传动的背隙，灵敏度大大提高，亦可切换快速移动提高工作效率、�/span>

二、仪器工作环墂�/strong>

1、温度与湿度９�/span>

温度９�span>20，�span>25℃，９�span>22ℂ�span>;相对湿度９�span>50％－60％，９�span>55＄�span>;机房温度变化率：10ℂ�span>/小时;北部地区气候干燥，建议使用加湿�?span>;南方地区气候潮湿，建议使用去湿�?/span>

2、工作室热量计算９�/span>

��保持工作室内设备系统操作于温度、湿度空间，必须计算室内总散热量，其中包括室内设备仪器散热量总和（灯光普通照明灯可忽略不计）

��人体散热量：600BTY/小时/亹�/span>

��工作室散热量９�span>5/平方籲�/span>

��仪器放置空间＇�span>L*W*H）：2200mm╲�span> 2000mm╲�span> 2000mm

3、空气含尘量�

机房应保持清洁，空气中大亍�span>0.5MLXPOV的杂质在每立方英尺不多于45000个，若空气灰尘过多，很容易造成资源读写错误及磁盘机中磁盘或读写磁头毁损、�/span>

4、机房颤动度９�/span>

机房内颤动度不得高于0.5T，机房内产生震动的机器避免放置在一起，因颤动将使机器内机械部分、接头、主机面板接触部分产生松�?而造成机器不正常、�/span>

三、电源：

AC220V/50HZ　AC110V/60HZ
