1.产品介绍

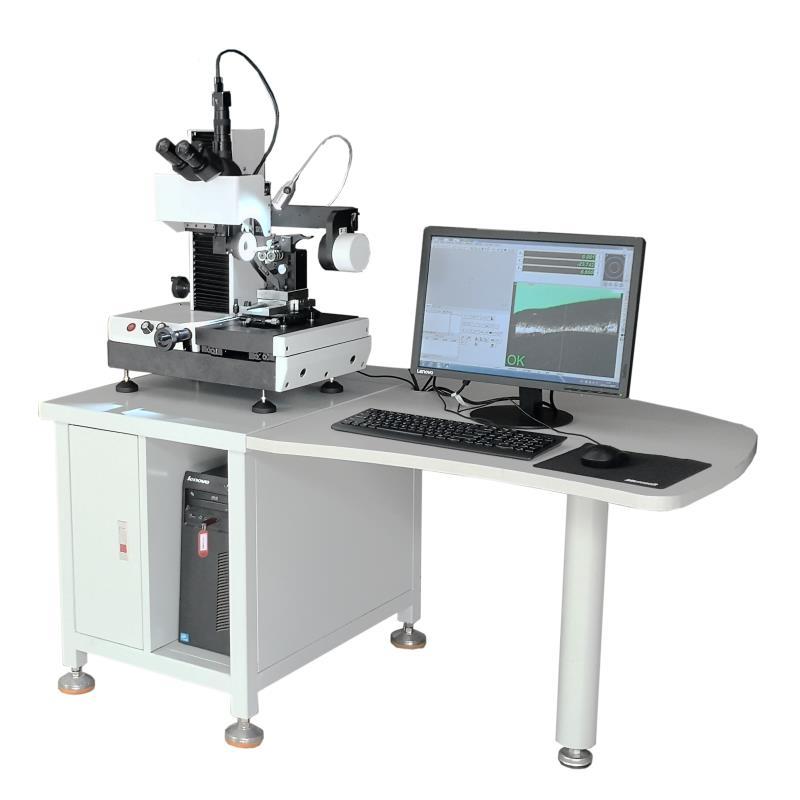

◆DTC600S刀具测量仪是一种集软件、光、机、电一体的高精度、高效率刀具测量仪器；

◆DTC600S刀具测量仪具有设计的双目显微实体观察和高清晰高倍率尺寸量测功能：�/span>

本仪�?/span>充分考虑到刀具生产加工和检测的特殊要求，在视觉方面选用了特制变倍物镜和千兆罐�/p>

高清彩色数字相机，可以获取到**的刀具影像图形，从而提高了刀具测量的准度：�/span>

◆DTC600S刀具测量仪＋�/span>采用强大的尺寸测量软件，可方便测野�/span>成形铣刀等各种工具（前角、后

角、螺旋角、齿隙角等专用刀具角度以叉�/span>切面和圆弧等全方位的测量），还可�?/span>迅速检测其仕�/p>

各种形状的复杂工件，如样板、冲压件、凸轮以及端子、钟表、金刚石等产品的轮廓和表靡�/p>

形状等等、�/span>

2.产品特点� 采用000级高精度高稳定性花岗石底座及移动平台；

� 采用双目显微观察+手动变倍物镜多功能镜头：�/span>

� 采用千兆网高清彩色数字相机；

� 采用特殊设计的卧式显微量�?水平360度旋转平�?纵向360度旋转治具；

� 采用表面光源+轮廓光源+双向辅助光源的照明装置，让图像抓取更清晰、更全面：�/span>

3.技术参�?/p>

3.1主体规格

◆X坐标行程: 150（mm（�/span>

◆Y坐标行程� 100（mm（�/span>

◆Z坐标行程: 100（mm（�/span>

◅�/span>外形尺寸: 500x350x600（mm（�/span>

◅�/span>� 量： 80KG

◅�span>X、Y坐标测量示值误差≤�?+L/200�?#956;m ，L为被测长�?单位：mm)

◅�span>X、Y、Z数显分辨率：0.001mm

◅�/span>表面照明: 环形LED照明灯（亮度可调（�/span>

◅�/span>轮廓照明: LED 照明灯（亮度可调（�/span>

◅�/span>辅助照明：LED 照明灯（亮度可调、可任意调整照射位置（�/span>

3.2目视系统（可通过肉眼观察刀具真实图像）

◅�/span>目镜９�/span>10X(双目)

◅�/span>物镜放大倍数９�/span>1.0�?.5X连续变倍可谂�/span>◅�/span>总放大倍数� 10X-65X（包括畸变在内的（�/span>◅�/span>物镜放大倍数误差９�/span>放大率误差≤0.08%3.3影像系统（通过软件视窗观察及测量）◅�/span>标配CCD相机1.0X镜筒

◆CCD９�/span>600万千兆网口高清晰CCD摄像夳�/p>

◆综合影像放大倍数�?0-225X

4.软件功能

配备专业视觉刀具量测软件，带十字线捕捉闪烁功能，可显示刀具图像，角度测量，圆和半径的测量，长度测量，前角测量，后角测量，中点测量，螺旋角测量，韧带宽度测量，溶屑槽测量等。还可以进行角度比较，圆和半径比较，前角比较，圆与直线关系比较，设定平行线比较等等、�/span>

5.应用实例

该款刀具影像测量仪是在老款刀具测量仪的基础上改进而成的一款新的刀具检测仪�?在具备老款优点及功能的前提下，特别增强了大理石底座，降低变形系数，增强了仪器的稳定性，保证测量精度、�/span>

设备装配两个CCD高清晰度摄像机，可以在不移动被测物体的情况下从不同角度和方向对被测物体进行观察和测量，从而减少了人为操作的误差、�/span>
