本软件适用于视频显微镜、金相显微镜（测量尺寸不是金相分析）、影像仪、二次元、磨刀机显微镜等数码产品、�/span>

精密影像测绘仪测量软件简介：

测量软件工作原理 将被测物体光学放大后，通过专业的CCD和数字采集卡将影像采集到电脑中，通过软件的强大功能。进行非接触式测量工作。特点是测量精确，可多人同时观测被测物体的表明从而进行分析。结合传统光学与数字科技，具有强大的软件功能，可将以往用肉眼在传统显微镜下所观察到的影像将其数字化，并将其储存入计算机中作各式量测、绘图再可将所得之资料储存于计算机中，以便日后存盘或电子邮件的发送、�/span>

测控系统软件测量结果，可以支持以Microsoft Word 、Excel 输出并加注公司抬头及背景资料，且可与AutoCAD同步动态传输。基于以上的功能，所以要求安装系统的计算机系统要预装 Microsoft Office和AutoCAD以支持软件的功能、�/span>

该测量软件适用于以二座标测量为目的一切应用领域如：品质检测、工程开发、绘图等用途。在机械、模具、刀具、塑胶、电子、仪表等行业广泛使用、�/span>

功能说明９�/span>

绘图功能９�/span>可绘制点、线、圆、弧、样条曲线、垂直线、平行线等，并将图形输入到AutoCAD中，实现逆向工程得到1:1的工程图、�/span>

自动测绘９�/span>可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差、�/span>

测量标注９�/span>可测量工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸，并可在实时影像中标注尺寸、�/span>

SPC统计分析软件９�/span>提供了一系列的管制图及多种类型的图表表示方法，使品管工作更方便，大大提升了品质管理的效率、�/span>

报表功能９�/span>用户可轻易地将测量结果输出至WORD、EXCEL中去，自动生成检测报告，超差数值自动改变颜色，特别适合批量检测、�/span>

鸟瞰功能９�/span>可察看工件的整体图形及每个尺寸对应的编号，直观的反应出当前的绘图位置，并可任意移动、缩放工件图、�/span>

实时对比９�/span>可把标准的DXF工程图调入测量软件中与工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件、�/span>

拍照功能９�/span>可将当前影像及所标注尺寸同时以JPEG或BMP格式拍照存档，并可调入到测量软件中与实际工件做对比、�/span>

客户坐标９�/span>测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率、�/span>

软件界面说明

运行桌面上的软件的快捷方式，进入软件界面

A.菜单栎�/span> B.常用快捷�?/span> C.影像显示和绘图区D.绘图数据匹�/span>

E.全览国�/span> F.全览图工具面松�/span> G.局部放大区H.状态数据显示区

I.常用客户设置选项J.影像工具和绘图工具面�K光栅数据匹�/span>

工具栏的说明

菜单栎�/span>

这里集合该软件所有常规操作的功能，具体的操作介绍在后面进行详细介绍、�/span>

常用快捷�?/span>

1－�/span>输出Word文档

2－�/span>输出Excel报表

3－�/span>将文件保存成Dxf文件

4－�/span>切换�?/span>SPC窗口

5－�/span>启动AutoCAD

6－�/span>将所有图元输出到AutoCAD

7.后退＇�/span>UNDO（�/span>

8.前进(REDO)

9－�/span>隐藏/显示十字纾�/span>

10．设置绘图比例尺

11．停歡�/span>/启动对象捕捉

12．停歡�/span>/开启网栻�/span>

13．拍�?/span>

（注：以上的一些功能键要求预装相应的软件才能使用）

影像工具和绘图工具面松�/span>

1)绘图

2)编辑

3)标注

4)测量

5)自动测绘

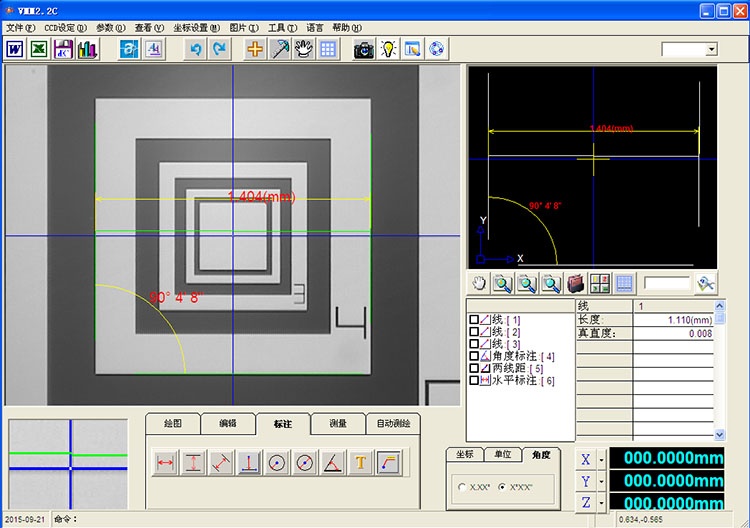

软件测量效果国�/span>
