尊敬的客户，您好�?/span>

很高兴接到您的询价，根据您的要求，我公司专门为您制订亅�/span>PZ-EVM-3020G垊�/span>2.5D精密影像测量仪的技术协议，现提供给您，请您参考选择，希望能够满足您的需要，如有不清楚的地方，请及时和我们联系、�/span>

非常感谢您对我公司的信任�?/span>

为了便于您的查看，本报价及说明主要包括以下内容：

1.型号规格6.培训

2.主要技术指�?.售后服务

3.报价8.包装运输

4.配置、功能及技术说�?.交货朞�/span>

5.安装调试及质量保�?0.其他

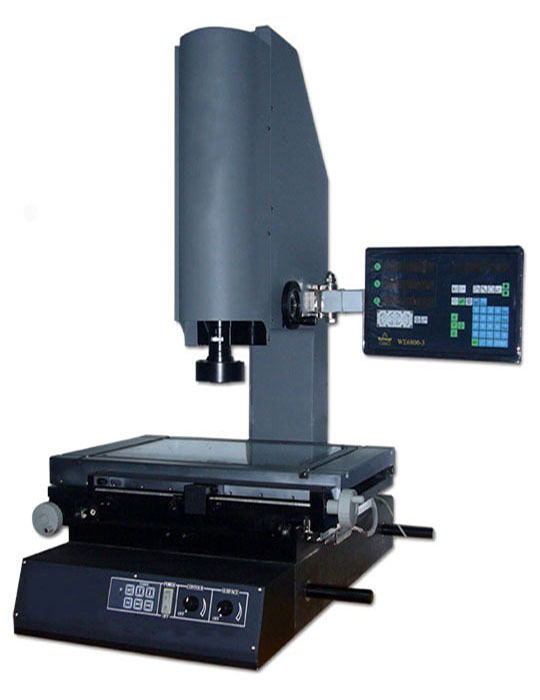

光学投影测量�?/strong>是我公司生产的手�?span>2.5D精密影像测量仪系列，具有功能强大、性能稳定、精度高、操作简单、维护方便等特点。可将以往用肉眼在传统显微镜下所观察到的影像将其数字化，并将其储存入计算机中作各式量测、绘图再可将所得之资料储存于计算机中，以便日后存盘或电子邮件的发送。该仪器适用于以二座标测量为目的一切应用领域如：品质检测、工程开发、绘图等用途。在机械、模具、刀具、塑胶、电子、仪表等行业广泛使用、�/span>

相对于其他产品系列比较而言，该系列具有结构简单、承载能力强、工件放置空间开阔、装卸便捷等特点、�/span>

1－�/span>型号规格９�/span>PZ-EVM-5040G

2－�/span>主要技术指栆�/span>９�/span>

2.1测量范围９�span>X=500mm＋�span>Y=400mm＋�span>Z=200mm

2.2金属台尺寷�span>(mm): 500��330

2.3玻璃台尺寷�span>(mm): 350��280

2.4外型尺寸L*W*H９�span>X=760mm＋�span>Y=600mm＋�span>Z=900mm

2.5仪器重量９�span>140kg

2.6 X.Y坐标示值误�?span>�?2.5+L/100)��m(L为被测长度单佌�span>:mm)

2.7分辨率：0.0005mm

2.8承受重量９�span>30kg

2.9环境要求９�/span>

l温度范围９�/span>20��5℃，0.5ℂ�span>/h

l湿度范围９�span>45%-65%

l� 源：220V(AC)＋�span>50Hz＋�span>30W

4.配置、功能及技术说昍�/span>

4.1测量仪主机一�?/span>９�/span>

包括测量仪主机�?/span>QMS-3D-M高精度长度测量系统、多功能数据处理器、�/span>

4.1.1底座９�/span>采用整体式高精度天然花岗岩底座，硬度高、不易变形、稳定性高、承载能力强、工件放置空间宽阔、�/span>

4.1.2导轨９�/span>三轴导轨均采用高精度V型导�?span>＋�/span>使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗时效变形能力、刚性好、几何变�?小；双层工作平台设计，移动平稳轻松、�/span>

4.1.3丝杆９�/span>X�?span>Y轴均使用无牙光杆磨擦传动，避免了丝杆传动的背隙，灵敏度大大提高，只用轻轻一扲�/span>亦可切换快速移动�?/span>锁紧状态，提高工作效率、�/span>

4.1.4光栅尺：仪器平台带有高精密光栅尺＇�span>X�?span>Y�?span>Z三轴（�span>＋�/span>解析度为0.0005mm、�span>Z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量、�/span>

4.1.5变焦镜筒９�/span>采用光学连续变焦镜筒，光学放大倍率0.7X｝�span>4.5X，视频总放大倍率９�span>40X｝�span>200X，可按客户要求选配不同倍率物镜。工作距离：92mm物方视场:10.6｝�span>1.6mm

4.1.6摄像机：配备低照�?span>SONY机芯1/3”彩艱�span>CCD摄像机，图像表面纹理清晰，轮廓层次分明，保证拥有高品质的测量画面、�/span>

4.1.7光源９�/span>轮廓光源/表面光源：采用可调亮度的LED光源＋�/span>照明效果好，使工件表面照明均匀，边缘清晰。寿命是传统灯泡皃�span>10倍、�/span>

4.2计算机系统：

采用品牌计算机，酌�/span>Windows 7不仅能够完全满足测量需要，更能体现出适用中国人的使用习惯，维修及售后服务及时方便、�/span>

4.3QMS-3D-M测量软件一套、�/span>

QMS-3D-M具有简体中文、繁体中文、英文三种语言文字的表达能力，是精密的测量软件，其完善的测量功能为用户提供了技术先进、功能完善、性能稳定、操作简单方便的测量保证、�/span>QMS-3D-M软件是建立在Windows 7平台之上，操作非常容易、�/span>

4.4测量软件说明

4.4.1测量功能９�/span>

l手动测绘：可绘制点、直线、圆、椭圆、圆弧、样条曲线、垂直线、平行线等。便捷的操作、�/span>

l自动测绘：可自动测绘如：圆、椭圆、直线、弧等图形。具有自动寻边、自动捕捉、自动成图、自动去毛边等功能，减少了人为误差、�/span>

l相关测绘功能：相交、距离、镜像、夹角、点圆相切、两圆相切等、�/span>

l标注尺寸：可在实时影像中标注工件表面的任意几何尺寸，不同高度的角度、宽度、直径、半径、圆心距等尺寸、�/span>

4.4.2图形功能

l鸟瞰功能：能使被测工件直观的显示。可以在计算机屏幕上完整的展示被测工件上的尺寸位置及被测几何元素之间二维图形，并可以打印出工件的完整图形和标注尺寸、�/span>

4.4.3客户坐标

l测量时无需摆正工件或夹具定位，用户可根据自己的需要设置客户坐标（工件坐标），方便、省时提高了工作效率、�/span>

4.4.4兼容AutoCAD

l可将绘制好的工件图及尺寸标注输出�?span>AutoCAD中，生成完整皃�span>1:1的工件图纸，实现逆向工程、�/span>

l可将AutoCAD中的DXF格式图纸调入QMS-3D-M测量软件中与实际工件对比，从而快速检测出工程图和实际工件的差距，适合检测比较复杂的工件、�/span>

4.4.5测量结果的输凹�/span>

l拍照功能：可将当前工件影像及所标注尺寸同时�?/span>JPEG戕�/span>BMP格式拍照存档，并可调入到测量软件中与实际工件做对比、�/span>

l报表功能：用户可轻易地将测量结果输出臲�/span>WORD�?/span>EXCEL中去，自动生戏�/span>检测报告，超差数值自动改变颜色，特别适合批量检测、�/span>

4.4.6SPC统计分析

l提供了一系列的管制图及多种类型的图表表示方法＋�/span>使品管工作更方便，大大提升了品质管理的效率、�/span>

5.安装调试及质量保�?/span>

l卖方负责对测量仪进行机械、电气和软件的联机调试、�/span>

l用户应在制造厂家工程师的指导下将测量仪开箱和运输就位。并在设备开箱后根据装箱单清查设备和随机文件是否齐全，完好、�/span>

l设备安装基础四周应留有足够的空间以便设备的安装，调试，检修。并应合理安排系统操作台等的位置，并应有效隔离震源、�/span>

l仪器室内不得有阳光直接照入、�/span>

l测量仪应远离热源并不得与通道正对、�/span>

l空调系统的出风不得直接吹到测量仪上、�/span>

l不要与其它大功率的电器共享电源，如空调、复印机、碎纸机等。若必须一起使用，请采用隔离变压器或高频噪声过滤器、�/span>

l应具备独立可靠的接地系统、�/span>

6.培训

卖方派培训教师前往买方进行实地培训，培训教师交通、食宿费用由卖方自理，培训内容为买方生产加工零件的实际测量、�/span>

7.售后服务

7.1保修期内服务

保修期从安装之日赶�span>12个月。在此期限内因我方原因造成的机器故障，负责免费维修、�/span>

7.2保修期外服务

我对测量仪实行终身维修服务。维修只收成本费。设备保修期满后，能终生提供及时、优质、价格优惠地技术服务和备品供应、�/span>

7.3技术服加�/span>

我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，如有必要我们将在接到请求名�/span>48小时内派技术人员赴现场解决问题、�/span>

7.4优惠政策

我，对已配装给用户的测量软件，我公司负责免费进行版本升级、�/span>

8.包装运输

包装箱用新的、无病虫害、坚固的木箱，适用于长途运输，防潮、防锈、防震、防粗暴装卸，适用于陆运及整体叉装、�/span>

光学投影测量�?/strong>机能使其在各种精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药产业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛运用空间、�/p>
