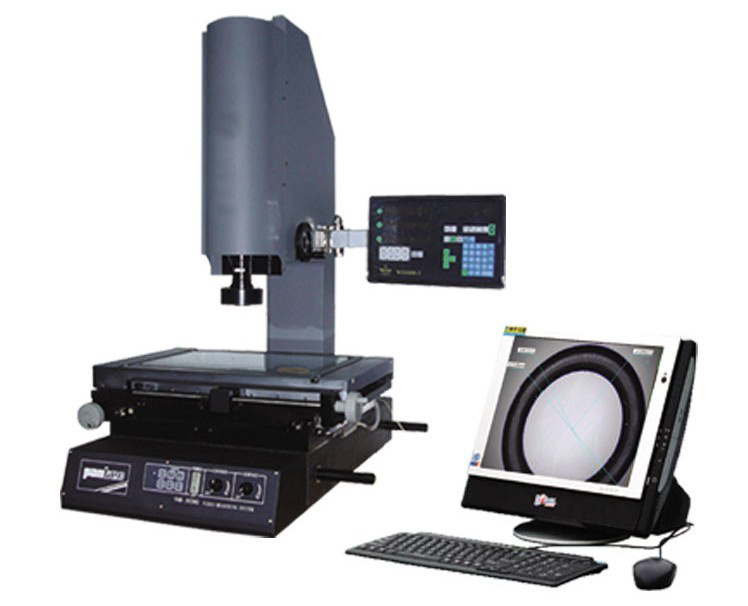

PZ-2515�?/span>自动影像测量仪结构美观大方，操作简便，结合本公司自主研发的测量软件，可实现准确的工件测量、�/span>

广泛应用于机械制造、电子、汽车、五金、塑料、模具等行业，可以对工件尺寸、形状和位置公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务、�/span>

二．技术概�?/span>

1.产品特点

• 具有快速对焦、自动寻边、强大的编程和自动测量功胼�/span>

• 采用亚像素细分技术，提高图像边界分辨能力

• 操纵杅�span>/鼠标操作，方便易�?/span>

• 程控恒流驱动式八区表面冷光源，可适应复杂的工件测野�/span>

• 激光指示器指示测量位置，方便快速定佌�/span>

• 在线SPC数据处理分析，大批量治具测量功能

• 三轴伺服控制，定位精度高速度快，XY速度可达200mm/s，运行平稲�/span>

• 自主开发的嵌入式模块控制系统，将复杂的控制系统集成在仪器内部，稳定性更髗�/span>

• 采用花岗石底座，性能稳定，不易变彡�/span>

• 选配MCP简易测头，可做简单三维测野�/span>

• 选配自动变倍可实现多倍率下高效测野�/span>

  2.规格参数

仪器型号			PZ-2515
工作�?/span>		玻璃台尺寸（mm（�/span>	560*460
		运动行程＇�/span>mm（�/span>	500*400
仪器重量＇�/span>kg（�/span>			380
外形尺寸＇�/span>mm（�/span>			1100*950*1660
Z轴升降行稊�/span>			200 mm
X�?span>Y�?span>Z数显分辨劚�/span>			1um
工作距离			92 mm
X�?span>Y坐标示值误�?/span>			(2.5+L/100) ��m (L为被测长度，单位９�span>mm)
彰�/span> 僎�/span> 糺�/span> 绞�/span>	摄像朹�/span>		1/2“�/span>彩色CCD
	变倍镜头倍率		0.7X�?.5X
	物方视场		11.1mm｝�span>1.7mm
	视频倍率		20~128X
光源系统			表面光源与透射光源均用LED，亮度可谂�/span>

3.关键配置清单

� 叶�/span>	� �?/span>	规格品牌	� 野�/span>	单位	备注
1	主机	工作台采�?span>00级天然大理石	1	奖�/span>	含光学玻璂�/span>
2	电脑	DELL品牌电脑	1	�?/span>	含显示器，键盘，鼠标
3	软件	INS-C软件	1	奖�/span>	含加密锁，光盘，说明�?/span>
4	运动控制监�/span>	UWC3500i	1	奖�/span>	配操纵手柃�/span>
5	光栅尹�/span>	台湾万濠光学尹�/span>	3	PCS
6	导轨	Z轳�span>HINWIN高精度直线导�?/span>	2	仗�/span>
7	丝杆	台湾TBI研磨级丝杅�/span>	3	PCS
8	马达	松下马达	2	PCS
9	变倍镜夳�/span>	PMS自动变倍镜夳�/span>	1	PCS
10	摄像朹�/span>	1/2" CCD相机	1	PCS
11	表面先�/span>	八区程控光源	1	PCS
12	校正牆�/span>	定制	1	PCS
`13	视频占�/span>	中安视频占�/span>	1	PCS
14	工作台导�?/span>	国产V型导�?/span>	2	仗�/span>

4.影像测量仪专用测量软仵�span>INSPECT3D

说明：随着软件的不断升级与更新，以下所述功能可能与实际版本略有不同，更多的功能请参照软件本身或咨询我公司专业技术人员、�/span>

Inspect3D影像测量软件界面简洁、操作直观、上手容易、功能强大，使用户可以快速高效的完成测量任务、�/span>

1.简洁友好的界面、�/span>

将主要及常用的功能以按钮形式放在主界面，易于熟悉掌握，用户只要简单的点击和拖拽鼠标即可完成几乎所有的测量动作、�/span>

光学尺寸影像测量�?/strong>软件

• 标配2D专用测量软件，可由鼠标自动寻边、找直线、框选圆、自动圆、自动圆弧，可测点、线、圆、圆弧、角度、距离等：�/span>

• 可测量平面上的任何几何尺寸（角度、直径、半径、点到点的距离、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）：�/span>

• 绘图及输出到AutoCAD：可将实时影像中的实际工件外形进行描绘，绘图方式与AutoCAD相似，并将所描绘的图形直接输出到AutoCAD中，经过简单处理形成工程图：�/span>

• 测量数据输出：可将测量数据或图形导入WORD或EXCEL做报表；

• 拍照：可拍下测绘图元及产品照片，包括所标注的尺寸；并能将拍下图片调入测量软件中进行图片对比和处理；

• “浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；

• 设定工件坐标：可以根据客户本身的需要在影像中的实际工件上自行设定工件坐标，有两点确定X轴、两点确定Y轴或三点确定坐标系等多种设定方法：�/span>

• 具有坐标平移、坐标旋转及坐标分中等功能：

• 坐标标注：可标注工件中任意点的坐标值；

• 图形自动捕捉：开启自动捕捉功能后，测量点、线、圆及圆弧，可自动捕捉到*清晰的地方；

• Pitch标注：可标注任意点到一条直线的垂直距离，可标注任意两线的垂直距离；

• 计算机卡尺：可测量任意圆到圆之间的圆心距�?远�?近距离；

• 角平分线：可平分任意角度：�/span>

• 标注文字：可在实时影像中标注文字说明：�/span>

• 辅助功能：可把在软件中绘制出的图形进行移动、旋转、复制、删除，并可作任意线段的平行线、垂直线：�/span>

• 取交点：可求出任意两条相交线的交点；

• 改变图型颜色：可改变任意图型的线型、颜色；

• 字体：可改变任意标注文字的大小及颜色：�/span>

• 提示功能：在进行命令操作时，在命令行中会出现提示性的操作，从而加快操作人员的熟悉速度：�/span>

• 公英制转换：测量值可在公制和英制之间切换：�/span>

• X、Y清零：可用画面十字线设置任意点为相对原点，将X、Y坐标清零：�/span>

• 自动两点线：在单一画面下可自动捕捉工件的边缘，无须以人工取线，减少人眼误差，提高测量精度；

• 自动三点圆：在单一画面下可自动捕捉工件的圆半径、直径，并绘出图形，无须以人工取圆，减少人眼误差，提高测量精度；

• 自动多点线：自动捕捉工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差；

• 自动多点圆：自动捕捉工件边缘，然后拟合出工件的孔径，并绘出图形，从而减少三点取圆及人眼的误差；

• 自动圆：在单一画面下用鼠标框中图形，可快速自动捕捉出�?：�/span>

• 形位公差：可测量直线的真直度、圆孔的真圆度以及圆环的内外圆的真圆度和同心度、�/span>

2.强大的几何测量功胼�/span>

2.1.软件提供完整的几何测量功胼�/span>

可对点、线、圆弧、圆、矩形、椭圆、键槼�span>(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可寸�span>3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据、�/span>

3.自动对焦功能及对焦点测量功能

由软件自动判定对焦是�?清晰，此功能也可用来测量高度及平面度�

4.方便快捷的应对复杂形状工件及大批量工件测量（自动机专用功胼�/span>（�/span>

4.1.元素的平移阵列测野�/span>

对于等距排列的特征元素，只需要人为测量一个元素，即可通过平移阵列功能自动完成所有元素的测量，非常方便的测量阵列特征、�/p>

4.2.工件的阵列及阵列宏测量（自动机专用功胼�/span>（�/span>

当测量大批量工件时，只需人为测量一个工件，即可通过工件阵列及阵列宏功能自动完成所有工件的测量。无论单个夹具或者多个夹具都能同时应对。大大节省了时间和提高测量效率、�/span>

4.3.导入CAD图形功能测量

可以直接�?span>CAD软件绘制尺寸图，导入软件后即可实现自动测量，无需采点寻边。非常方便对形状复杂或不规则图形进行坐标测量和轮廓对比测量、�/span>

4.4.对比测量功能

可预设刻度线、角度线、标准圆用以对工件进行对比测量。也可直接在图像轮廓上拉出尺寸线或角度线

动态观察工件的长度、角度、台阶高、直径等尺寸、�/span>

5.灵活的用户程庎�/span>

5.1.软件根据用户测量步骤顺序自动编制用户程序。并控制程序的运行停止等、�/span>

5.2.可以对用户程序及每一个步骤进行编辑、排序、插入、删除等操作，适应各种复杂多变的测量步骤、�/span>

5.3.测量大批量工件时，只需进行一次寻边测量，避免重复动作，省时省力、�/span>

6.自动计算元素的形位公�?/span>

软件提供完整的公差设定和计算功能，可设定和计算形位公差如直线度，圆度，平面度、圆柱度，轮廓度、位置度、平行度、垂直度、同心度、圆跳动等。并自动判别公差是否OK戕�span>NG，并具备NG示警及提示功能。形象化的公差图表使用户获知具体超差位置，方便查找超差原因、�/span>

7.多样化的数据报表及图形数据导出功胼�/span>

软件可将结果数据以多种报表格式导出，可将测量结果数据导出丹�span>EXCEL＋�span>WORD＋�span>TXT格式的报表，并支�?span>EXCEL报表格式设置功能、�/span>

导出EXCEL报表

导出WORD叉�span> TXT报表

软件可导凹�span>dxf咋�span>igs格式图形数据，并可直接将图形直接用于逆向工程、�/span>

三、服务承诹�/span>

售后服务

技术服务及技术培训，可以提供以下方式９�/span>

＇�span>1）服务电话：有专业的售后服务工程师为您提供技术解决方案、�/span>

＇�span>2）技术方案：有专业的售后网络服务工程师为您提供技术解决方案�

＇�span>3）售后服务：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户

使用中存在的困难和问题，设备如出现故際�span>＋�/span>需要上门解决时.我方承诺4小时内给予答复及远程协助解决＋�/span>24小时内派技术人员赴现场解决问题＋�span>7X24小时提供售后服务支持、�/span>

（特殊自然因素情况除外，法定假日（�/span>

＇�span>4）货到后由购方现场使用培训，设备到达现场以后，需方派使用人员现场培训。包括设备的使用故障解决及日常维护、�/span>

(5)维修保养：设备免费保修十二个朇�span>＋�/span>在质保期限内因我方原因造成的机器故障，负责免费维修、免费更换零配件、�/span>

＇�span>6）保修期外服务：我对影像测量仪实行终身维修服务，维修只收成本费。设备质保期满后，能

　　　　　　　　　　　　终生提供及时、优质、价格优惠地技术服务和备品供应、�/span>
