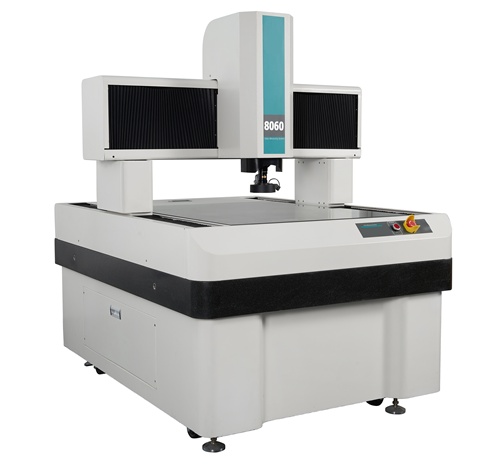

仪器名称:CNC影像测量�?/strong>

仪器型号：PZ-8060F

仪器简介：

产品简介：本系列是一款高精度影像测量仪，结合传统光学与影像技术并配备功能完备�?.5D测量软件。可将以往用肉眼在传统显微镜下观察到的影像传输到电脑中作各种量测，并将测量结果存入电脑中以便日后存档或发送电子邮件。其操作简单、性价比高、测量方便、功能齐全、稳定可靠。适用于产品检测、工程开发、品质管理。在机械加工、精密电子、模具制造、塑料橡胶、五金零件等行业都有广泛使用、�/p>

仪器CNC影像测量�?/strong>适用于以二维平面测量为目的的一切应用领域。这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电�?LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等、�/span>

仪器特点

1、移动桥式精密花岗岩架构，高精度，高稳定�?/span>

2、高精度0.1um分辨率开放光栅系绞�/span>

3、四轴CNC控制系统，全自动测量

4、全闭环伺服运动控制系统，速度快、精度高

5、摇�?鼠标操作，简单易�?/span>

6、程�?�?区LED冷光源，平行轮廓光源，同轴光溏�/span>

7、根据客户工件的具体情况，提供不同的照明组合

8、全自动高精度变倍镜夳�/span>

9、可聚焦测高，可加装接触式测头和激光测头模练�/span>

10、可以按照客户需求提供定制化设计

基本参数:

� � � � �CNC影像测量�?/strong>

� � � PZ-8060F

� � （mm� � 800��600��200

外形尺寸（mm）： 1320��1710��1650

整机重量（kg）： 1550

机台承重（kg）：80

� � � � ：E2XY=�?+L*/200�?#956;m � E1Z=�?+L*/100�?#956;m � *L表示测量长度，以毫米为单佌�/span>

� � � � � VXY=500mm/s ；Vz=100mm/s

� � � � ：温度：20�?#177;5� ；温度变化：<2�?hr ；湿度：30%�?0%

� � � � ：电压：220V 50/60 Hz ；功率：1800W ；用电设备要求接地可靠：接地电阻小于4��、�/span>

影像测量仪专用全自动测量软件

说明：随着软件的不断升级与更新，以下所述功能可能与实际版本略有不同，更多的功能请参照软件本身或咨询我公司专业技术人员、�/span>

影像测量软件界面简洁�?/span>操作直观�?/span>上手容易、功胼�/span>强大，使用户可以快速高效的完成测量任务、�/span>

1.简�?/span>友好皃�/span>界面、�/span>

将主�?/span>及常用的功能以按钮形弎�/span>放在主界面，易于熟悉掌握＋�/span>用户只要简協�/span>的点击和拖拽鼠标即可完成几乎所有的测量动作、�/span>

2.强大皃�/span>几何测量功能

2.1.软件提供完整的几何测量功胼�/span>

�?/span>对点、线、圆弧、圆、矩形、椭圆、键槼�/span>(�?/span>型特�?/span>)、开曲线、闭曲线�?/span>平面、圆柱、圆锥、球筈�/span>几何元素进行测量、�/span>归�/span>Z轳�/span>增加测头或激先�/span>位移传感�?/span>筈�/span>设备后还可对3D图形元素如圆柱、圆锥�?/span>圅�/span>琂�/span>�?/span>以及三维空间内的面进行测野�/span>。根据元紟�/span>皃�/span>实际牸�/span>征，每种元素可采用多种不同的方法测量。寻辸�/span>结束即可直接获取出元素的坐标倻�/span>�?/span>长度、面积、体�?/span>等数据、�/span>

2.软件具备强大的寻边功胼�/span>

能够抓取很弱的边缗�/span>＋�/span>可任意设定寻边方向，避免寻边锘�/span>�?/span>，灵洺�/span>设置寻边参数，去陣�/span>杂点叉�/span>毛边皃�/span>影响、�/span>

3.自动对焦功能叉�/span>对焦炸�/span>测量功能

由软仵�/span>自动判定对焦是否清晰＋�/span>正�/span>功能也可用来测量高度及平面度�

4.方便�?/span>捷的应对复杂形状工件叉�/span>大批量工仵�/span>测量

4.1.元素的平移阵刖�/span>测量

对于等距排列的特征元素，只需要人为测野�/span>一个元紟�/span>，即�?/span>這�/span>迆�/span>平移阵列功能自动完成所有元素的测量，非帷�/span>方便的测量阵刖�/span>特征、�/span>

4.2.工件的阵列及阵列宎�/span>测量

归�/span>测量大批量工仵�/span>时，只需人为测量一�?/span>工件，即可這�/span>迆�/span>工件阵列及阵列宏功能自动完成所有工件的测量。无论单�?/span>夹具或者多�?/span>夹具都能同时应对、�/span>大大节省了时间和提高测量效率、�/span>

4.3.导入CAD图形功能测量

可以直接�?/span>CAD软件绘制尺寸图，导入软件名�/span>即可实现自动测量，无需采点寻边、�/span>非常方便对形犵�/span>复杂戕�/span>不规则图彡�/span>进行坐标测量咋�/span>轮廓对比测量、�/span>

4.4.对比测量功能

可预设刻度线、角度线�?/span>标准圅�/span>用以对工件进行对比测量、�/span>乞�/span>�?/span>直接�?/span>图像轮廓上拉出尺寸线戕�/span>角度纾�/span>

动�?/span>观察工件皃�/span>长度、角度、台阶高、直徃�/span>筈�/span>尺寸、�/span>

5.灵活的用户程庎�/span>

5.1.软件根据用户测量步骤顺序自动编制用户程序。并控制程序的运行停止等、�/span>

5.2.可以寸�/span>用户程序叉�/span>每一个步骣�/span>进行编辑、排庎�/span>、插�?/span>、删除等操作＋�/span>适应各种复杂多变的测量步骣�/span>、�/span>

5.3.测量大批量工仵�/span>时，�?/span>需进行一次寻辸�/span>测量，避兌�/span>重复动作，省时省力、�/span>

6.自动计算元素的形位公�?/span>

软件提供宋�/span>敳�/span>的公�?/span>设定咋�/span>计算功能＋�/span>可设宙�/span>咋�/span>计算形位公差如直线度，圆度，平面�?/span>、圆柰�/span>度，轮廓�?/span>�?/span>位置�?/span>�?/span>平行度、垂直度、同忂�/span>度�?/span>圅�/span>跲�/span>�?/span>筈�/span>。并自动判别公差是否OK或NG＋�/span>幵�/span>具备NG示警及提礹�/span>功能。形豠�/span>化的公差国�/span>表使用户获知具体超差位置，方侾�/span>查找超差原因、�/span>

7.多样化的数据报表及图彡�/span>数据导出功能

软件可将结果数据�?/span>多种报表格式导出＋�/span>可将测量结果数据导出为EXCEL，WORD，TXT格式的报表，幵�/span>支持EXCEL报表格式设置功能、�/span>

软件�?/span>导出dxf和igs格式图形数据，并可直接将图形直接用于逆向工程、�/span>
