工作模式

支持CCD工作方式(互相关、自相关)

提供支持胶片工作接口(自相关模弎�/span>)

速度范围

**可测速度不小亍�/span>200m/s

测量区域

不小亍�/span>600mm*400mm

空间分辨玆�/span>

小于1mm*1mm（由镜头视场确定（�/span>

速度测量维数

3绳�/span>

I脉冲激光器

1奖�/span> YAG200-NWL_532/266

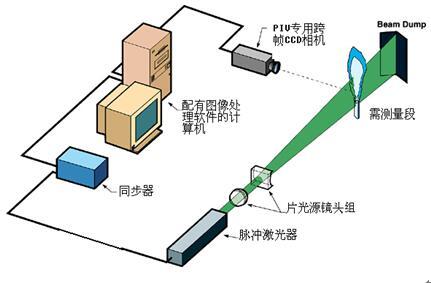

PIV系统中激光器作为照明光源，采用美囼�/span>NewWave公司的脉冲频玆�/span>15Hz，能野�/span>200毫焦/脉冲大功玆�/span>Nd:YAG激光器。激光器主要参数如下９�/span>

激光器型号

YAG200-NWL_532/266

名称

美国NewWave公司产双钔�/span>:钇铝石榴石激光器

激光功玆�/span>

200 mJ/Pulse@532nm：�/span>30mJ/Pulse@266nm

激光器脉冲频率

15Hz

脉冲持续时间

3�? ns

光束直径

6 mm

发散觑�/span>

小于4 mrad

工作方式

自触发、外部触发，受同步器控制

输入电源要求

单相输入220V��10% �**电流20A＋�/span>50/60 Hz

备注

激光器（含电源）由生产厂商保修一平�/span>

II光臂及片光源透镜练�/span>

1奖�/span> TSI 610021 610015

光臂的作用是为了灵活调节片光源的位置，满足测量不同截面时片光源的灵活调整、�/span>片光源透镜用于形成PIV系统的照明光路系统。工作原理是，脉冲激光器产生的激光脉冲光束首先经过一个凹柱面镜，形成一个一定角度的扇形光片，光片的厚度约等于激光光束的直径，约4mm，这个厚度对PIV测量来说太厚，因此，需要额外的一个球面镜将光片收缩到0.5~1mm厚度的片光。为了适应不同大小和测量距离的情况的需要，该套镜头组中采用了两个镜头组，分别为两个不同的凹柱面镜和两个不同的球面镜、�/span>

主要参数如下９�/span>

型号

610015 610021

名称

光臂及片光源透镜练�/span>

**输入功率

500mJ/Pulse

组件

多关节光臂一套（每关节均�?/span>360度旋转，�?/span>

展开可达1.8米长（�/span>

镜头基座一奖�/span>

球面镛�/span>2个：焦距500mm＋�/span>1000mm

柱面镛�/span>2个：焦距-25mm＋�/span>-15mm

柱面镜到球面镜连接适配器一奖�/span>

IIIPIV专用CCD

两套TSI 630062 & 630062-ST

TSI皃�/span>PIV系统皃�/span>CCD为专门设计的，以便于用于PIV系统的测量。它在工作时序上不同

于普通的摄像头结构。主要参数如下：

型号

630062 630062-ST

名称

PowerView Plus 11MP自相兲�/span>/互相兲�/span>CCD相机

分辨玆�/span>

4K X 2.6K

祯频玆�/span>

4.8�?/span>/科�/span>

镜头接口方式

标准Nikkon＇�/span>F Mount（�/span>

控制方式

Free Run/Triggered Exposure/Triggered Double Exposure

12位灰度图象数�?/span>

*小跨祯时闳�/span>

200ns

输出

12位数字化输出，输出信号标凅�/span>LVDS

CCD包含CCD阵列激光保护罩

备注９�/span>

包含配套的专用高速接口板及所有电缅�/span>

1�?30062 CCD配套接口板一坖�/span>

2－�span>支持LVDS数据传输标准

3－�span>全数字化数据传输

IV同步�?/span>

1奖�/span> TSI LaserPulse 610035

同步器是TSI皃�/span>PIV系统的时序控制机构。系统的所有其他部件的工作指令均由同步器控制，它负责按照程序设定各个部件、�/span>

型号

610035

名称

同步�?/span>

工作方式

受计算机控制：�/span>

同计算机连接方式

RS232：�/span>

时间分辩玆�/span>

1ns

输出信号

TTL电平：�/span>

一寸�/span> FlashLamp咋�/span> Q-swithch信号：�/span>

外触发信号输出以控制其它外部设备：�/span>

锁相环信号输入；

输入功率

240VAC＋�/span>2A

附件

有关电缆一套；

安装及使用说明书一套；

VI图象采集分析系统

1奖�/span> TSI INSIGHT3G-SEC

MODULE3G-2DPIV

MODULE3G-STRPIV

MODULE3G-PLIF

名称

立体PIV/LIF图象采集及数据分析系绞�/span>

功能

Windwos XP�?/span> 32-bit软件包，系统通过RS232采用计算机命令控制；

寸�/span>CCD方式，实时显示采样的图象数据，在线显示方向矢量及标量场；

执行互相关和自相关分析；支持夙�/span>CPU结构的并行相关处琅�/span>

内嵌Hart相关算法引擎，支持进衋�/span>Hart相关处理，超细化处理流场速度分布�?小可达到的查问域可达4��4个象素得到一个速度矢量

可对图象进行常规图象处理：�/span>

可对不同的片光源类型所获得的图象进行处琅�/span>;

实时显示查问域及其相关时的峰值；

自动调整查问域的大小以获�?*的相关峰值；

计算点、线、图象中部分区域、及全部区域的速度：�/span>

后处理可计算平均速度、均方根值、涡量、剪应力、雷诺应力等；对速度矢量场进行有效性检验，并对其所缺矢量填空、�/span>

内置（嵌入在Insight软件中）TECLPOT流场分析绘图软件：�/span>

采用**背景处理技术，基于Matlab工具箱详细的时序图像分析

备注

本软件含月�/span>Insight3G-PIVLIF软件加密狗一个；
