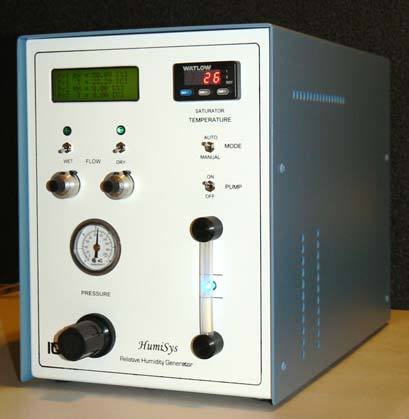

具有单或双RH探头功能的新型HumiSys是一种多功能，精确且经济的水蒸汽发生和校准系统，适用于低流速（高达500 cc / min）的应用。快速响应，宽流量范围，从各种传感器收集数据的能力，全自动和手动操作使其非常适合需要精确和稳定水蒸气源的各种应用。其模块化设计，能够在不同的硬件配置下工作，使用简单的命令语言进行用户实现控制的能力，以及所提供的操作软件的多功能性，可以轻松集成到更大的分析设置或与其他设备连接、�/span>

HumiSys使用两个质量流量控制器，在温度高�?0?C时，可以产生0�?00％的快速，稳定和可重复的RH值。通常，系统配有一个RH探头和外部温度探头。第二个RH探针可用于监测目的。精密压力调节器将可选流量与供应管线中的波动隔离开来。自动供水系统消除了其他发电机固有的频繁用户干预。产生的水蒸汽流通过柔性加热传输线（标准设备）输送到选择的位置、�/span>

应用

可编程RH发生器适用于：

◎�/span>为其他分析仪器提供RH选项：重量吸附分析仪，DMA，TGA，X射线衍射仪，WVTR测量仪器筈�/span>

◎�/span>高稳定性RH� - 相对湿度传感器校准，样品室设计的故障诊断系统

◎�/span>在专业仪器中进行样品调节，在各种工业腔室中维护精确的RH

操作

使用1/8“外径管将仪器后部连接干燥或半干燥气源。通常，气源可以是由无油压缩机产生的空气或来自气瓶的惰性气体。气体的干燥将影响可达到�?min RH值。气压调节器允许选择所需的压力并在仪表（前面板）上观察� 气流可分为两个分支� 流过“WET”阀和质量流量控制器（MFC1）的气体部分进入饱和器，在那里它被水蒸气饱和� 在通过饱和器之后，加湿的气体与流过“DRY”阀和混合歧管中的MFC2的气体混合� 加湿的气流通过RH探针端口并重新引导至出口端口，加热的传输软管通常连接到该出口端口� 软管的内部连接确保在高温操作时无冷凝� 自动温度控制和可用的不同尺寸和长度的软管使接口非常容易、�/span>

采用高质量的微型高温RH探头来检测混合气体中的水分含量。根据需要调节气体流量比以达到所需的RH值。从歧管输出流通过加热的传输线输送到选择的位置。通过特殊的控制器板将传输线的温度自动保持在饱和器温度。无需额外的外部控制器、�/span>

用于气体饱和的水应该去离子化并且具有高纯度，以避免污染饱和器中的高表面介质并*小化维护。自动供水系统由蠕动泵及其控制器，水位传感器，视觉液位指示器，泵启用开关（ON /OFF）和位于后部的泵方向开关（前进/后退）组成。当水位下降到一定水平以下时，泵启动并提供足够的水以恢复所需的水位。将该量的水预热至饱和器温度以避免饱和器室中的任何温度下降。如果暂时不需要自动补充动作，可以关闭泵启用开关。在必须从系统中除去水的情况下，例如� 出于运输目的，必须将泵方向开关切换到REV位置，直到水被清空、�/span>

RH控制模式

可以使用两种基本模式为用户定义的位置提供RH控制９�/span>

Mode 1. 用于RH控制的RH探头可放置在用户腔室内（靠近样品的代表性位置）

Mode 2. 用于控制的RH探头可以放置在RH发生器内部，外部温度探头可以用于用户腔室的温度监测、�/span>

（可选）附加RH探头可用于任何地方的RH和温度监测� 可以为定制单元提供附加模式和专用传感器、�/span>

自动和手动控刵�/strong>

HumiSys具有自动和手动操作模式。添加了手动模式，以便为“交钥匙”操作提供快速设置。可通过前面板控件设置饱和器温度，螺线管状态，MFC控制电压。可以在LCD显示屏上查看产生的RH和温度。基于Windows的操作软件用于自动RH控制（标准设备）。为了便于与其他仪器连接，可以使用外部电压信号来启动软件、�/span>

微控制器板和辅助电子设备为实现仪器的自动操作和与外部硬件的接口提供了许多可能性� 从OEM用户的角度来看，微控制器板的模拟和数字资源增加了放弃任何主控制器提供它们的便利性� 为了确保模块化和“开放式架构”的控制系统设计方法，开发了一种命令语言来通过串口控制仪器� 如果串口不可用，可以轻松添加USB转串口转换器以利用计算机USB端口� 可以将不同的可选传感器连接到仪器，并将其数据传输到主控制器� 使用这些命令，开发了用于实验设计，控制和与外部传感器接口的多功能PC软件、�/span>

使用命令语言通过串口直接控制

为了允许OEM用户直接控制仪器硬件，但无需了解复杂电子设备的细节，采用以下策略� 监视或更改每个资源，如A / D和D / A通道或数字端口，通过串行端口发出简单命令来执行� 编写在固件软件中的命令处理程序执行所请求的任务� 还实现了Rotronic Instrument Corp.的一些数字RH探头�?6位分辨率）的单线数据传输协议� 基本上，连接有任何外部硬件（传感器）的仪器可以被视为黑盒子，可以使用一组简单的命令轻松操作� 例如，所提供的PC软件中的“诊断”屏幕将使用一个简单的命令报告系统的整个状态：“rs”、�/span>

技术参�?/strong>

RH 范围	0 to 100 %
RH 分辨玆�/span>	1/264 % (RH probe)
温度分辨玆�/span>	1/264 ��C (RH probe)
RH 精确�?/span>	RH probe sensor dependent (��1%� ��1.5%)
露点	Using RH probe for dew points above 80 ��C is not recommended
饱和�?max温度	90��C
热保抣�/span>	饱和器加热器的热切断。温度控制器中也设置温度限制、�/span>
流量	由MFC的范围决定，标准单位的可用范围：50� 100� 200�?00 cc/min
气体类型	惰性气体，通常为空气或者N2
进气叢�/span>	1/8� (Swagelok? type bulkhead)
进气口压劚�/span>	Maximum: 20 bar (300 psi) Minimum: 0.7 bar (10 psi)
出气叢�/span>	0.25� (6.35 mm) OD tubing �?the compression fitting can beeasily replaced to accommodate other sizes).
传输管线尺寸	Heated length about � typically 1 m (40�? Inner tube: 0.25� OD; 3/16� or 1/8� ID(6mm OD� 4 mm ID� optional) Thickness w/ insulation: about 19-20 mm (0.8�? Other lengths and sizes available as options
传输管线温度:	Maximum (Continuous) 100 ��C Minimum: Ambient
尺寸	(22.3 cm x 29.2 cm x 40.6 cm) (8.75� x 11.5� x 16�?
仪器重量	13 kg (28 lb)
电源要求	100-120 VAC� 300VA� 60 Hz nominal or: 220-240 VAC� 300VA� 50 Hz nominal
