无机颜料一般为有色金属的氧化物，或一些不溶性的金属盐。相对于有机颜料，它具有性质稳定、耐高温、耐溶剂、耐候、遮盖力强等特点，因此被广泛地应用于工业各个领域。无机颜料颗粒表面活性高，极易团聚，对粒度测试带来了挑战、�/p>

无机颜料团聚的原因归纳起来有以下几个方面：（1）分子间的化学键（氢键）作用；（2）纳米颗粒的量子隧道效应、电荷转移和界面原子的相互耦合，这是纳米颗粒易团聚的主要原因；�?）超细颗粒的大比表面，使之易吸附空气水分导致粘连与团聚；�?）有些超细颗粒由于水解作用，表面呈较强的碱性，通过羧基和配位水分子缩合形成硬团聚，等等。由于上述原因，激光粒度仪检测超细无机颜料粒度往往会遇到很大挑战、�/p>

比如上述图片就是二氧化钛粉体的场发射扫描电镜图片。可以看到它的晶体比较均匀，颗粒直径在20-30nm或更小。但当我们把镜头拉远，则看到完全不同的下面的场景９�/p>

可以看出，该二氧化钛颗粒是由大量“原始”颗粒聚集而成，而前面图片一只是在方框内的局部放大照片而已、�/p>

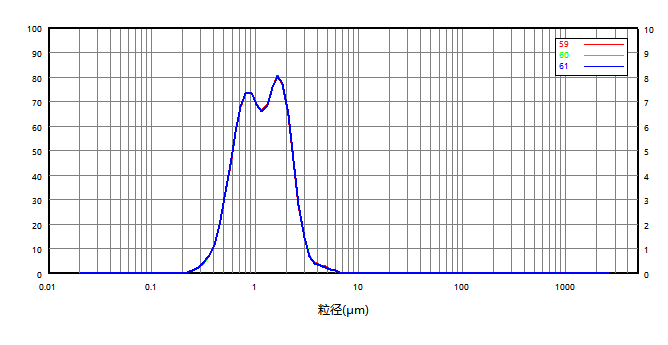

随着测试镜头进一步拉远，我们可以发现，实际上二氧化钛存在大量“团聚体”结构，而且这些团聚体可能才是我们二氧化钛真实存在的状态，而激光粒度仪检测的正是这些团聚的颗粒，结果如下、�/p>

这也就是有些超细无机颜料用激光粒度仪所测的粒度结果，与电镜所看到的颗粒大小相差巨大的原因。电镜看微观粒子的形态和原始单晶很有效，激光粒度仪则是测到“团聚”颗粒的粒度分布、�/p>

由于超细无机颜料颗粒的团聚体具有一定的刚性，超声波分散、搅拌剪切和分散剂等常规的分散手段无法彻底分散，因此粒度仪所测的粒度结果可作为常规指标进行工艺控制，要了解原始颗粒的大小和形状，还要通过场发射扫描电镜来判断、�/p>
