一、用途：

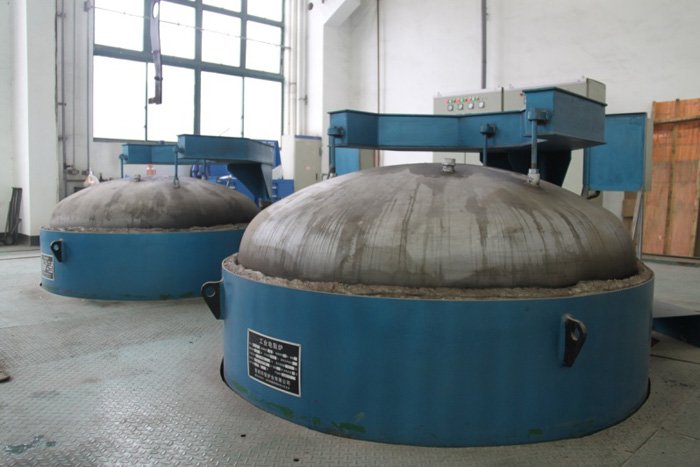

气阀高温井式电阻炉是周期作业热处理电炉，可供钢和镍合金制件毛坯在自然气氛中进行高温固溶（淬火）、中温时效（回火）二班制以上连续热处理生产使用、�/p>

二、结构简今�

气阀高温井式电阻炉主要由炉壳、炉衬、加热元件、炉盖及升降系统和电气控制系统等组成、�/p>

炉壳：主要由全新钢板卷制成井式炉壳体，由型钢组合焊制成炉体外壳结构。所有焊缝均匀、平滑，没有气孔、夹渣、未熔合等缺陷。炉体外观平直、美观，没有皱褶或凹凸不平现象、�/p>

炉衬：炉底采用轻质耐火砖、重质高铝砖和保温砖砌筑而成。炉墙、炉盖均采用硅酸铝耐火纤维折叠块，用不锈钢锚固定在炉壳筒壁上。炉墙耐火纤维总厚度为400mm，在耐火纤维折叠块与炉壳之间还有一�?0mm厚的硅酸铝耐火纤维毡做平铺层，确保炉壳表面温升�?0℃、�/p>

炉盖及升降机构：炉盖外壳由钢板冲压制成，内衬有硅酸铝纤维折叠块作隔热层。炉盖的升降采用丝杆传动结构，丝杆升降机起升吨位�?吨（油脂润滑），（炉盖及附件重量�?吨）。炉盖侧开采用气缸直推形式（气�?.4-0.6Mpa,设备自带气源净化三联件），并设有限位块，开启到位后炉盖自动下降压紧，减少人工操作，降低劳动强度。当炉盖开启时加热器自动断电。炉盖与炉体的接触采用纤维棉作密封，减少热泄漏，满足炉子的正常使用。炉盖升降开启机构设有手动开启机构、�/p>

加热器：加热器共�?个加热区。为使炉温达到更好的控制�?个加热区分成3层分布于炉侧。确保炉温均匀度在技术要求的范围内。加热元件采用高温电热合�?Cr27Al7Mo2电阻带（上海电工合金厂制造），用陶瓷螺钉固定在纤维折叠块上。每区配有一支双芯铂铑铂热电偶：WRP-130 S”，长度�?00mm。电阻带质保期为一年。用户供电为三相四线制电源，电压380V+/-15％、�/p>

电控系统９�/strong>

1、控制系统电源总功�?05KW�?区控温、�/p>

2、温度控制柜一�?仿威图标准柜、�/p>

3、控温系统：控温系统采用固态继电器、富士PXR9系列带程序控温仪表、PID调节、�/p>
