楼主 发表于：2018-03-26 17:55:28

油漆及涂料的区别GB1725-1979油漆固含量测定仪方法

涂料：涂于物体表面能形成具有保护、装饰或特殊性能(如绝缘、防腐、标志等)的固态涂膜的一类液体或固体材料的总称。包括油(�?漆、水性漆、木器漆、粉末涂料、木蜡油、�/p>

油漆：以有机溶剂为介质或高固体、无溶剂的油性漆。油漆名称已涵盖不了行业现有的各类产品，而涂料一词可全部覆盖行业的各类产品，使用涂料名称更准确、更科学。如粉末涂料产品就不宜使用油漆的称谓，涂料与油漆在这里已不可互换。所以，涂料可涵盖固体的粉末涂料和液体的油漆，而替换却不行，因此标准中的解释并不很到位

油漆固体含量测定泔�/span>本标准适用于涂料固体含量的测定，GB1725-1979油漆固体含量测定仪检泔�/span>提到涂料在一定温度下加热焙烘后剩余物重量与试样重量的比值，以百分数表示、�/p>

一、一般规宙�/p>

1.老式国标仪器设备

玻璃培养皿：直径75~80毫米，边高聚�?~10毫米：�/p>

玻璃表面皿：直径80~100毫米：�/p>

磨口滴瓶�?0毫升：�/p>

玻璃干燥器：内放变色硅胶或无水氯化钙：�/p>

坩埚钳；

温度计：0~200℃，0~300℃；

天平：感量为0.01克；

鼓风恒温烘箱、�/p>

油漆固含量测定仪测定方法

�?甲法：培养皿法、�/p>

先将干燥洁净的培养皿�?05±2℃烘箱内焙烘30分钟。取出放入干燥器中，冷却至室温后，称重、�/p>

用磨口滴瓶取样，以减量法称取1.5~2克试样（过氯乙烯漆取�?~2.5克，丙烯酸漆及固体含量低�?5%的漆类取�?~5克），置于已称重的培养皿中，使试样均匀地流布于容器的底部，然后放于已调节到按下表所规定温度的鼓风恒温烘箱内焙烘一定时间后，取出放入干燥器中冷却至室温后，称重，然后再放入烘箱内焙�?0分钟，取出放入干燥器中冷却至室温后，称重，至前后两次称重的重量差不大�?.01克为止（全部称量精确�?.01克）。试验平行测定两个试样、�/p>

3.乙法：表面皿法、�/p>

本方法适用于不能用甲法测定的高粘度涂料如腻子、乳液和硝基电缆漆等、�/p>

先将二块干燥洁净可以互相吻合的表面皿�?05±2℃烘箱内焙烘30分钟。取出放入干燥器中冷却至室温，称重、�/p>

将试样放在一块表面皿上，另一块盖在上面（凸面向上）在天平上准确称�?.5~2克，然后将盖的表面皿反过来，使二块皿互相吻合，轻轻压下，再将皿分开，使试样在朝上，放入已调节到按下表所规定温度的恒温鼓风烘箱内焙烘一定时间后，取出放入干燥器中冷却至室温，称重。然后再放入烘箱内焙�?0分钟，取出放入干燥器中冷却至室温，称重，至前后两次称量的重量差不大于0.01克为上（全部称量精确�?.01克），试验平行测定两个试样、�/p>

各种漆类焙烘温度规定�?/p>

涂料名称 焙烘温度，℃

硝基漆类、过氯乙烯漆类、丙烯酸漆类、虫胶漆 80±2

缩醛�?nbsp; 100±2

油基漆类、酯胶漆、沥青漆类、酚醛漆类�?/p>

氨基漆类、醇酸漆类、环氧漆类、乳胶漆籺�/p>

（乳液）、聚氨酯漆类 120±2

聚酯漆类、大�?nbsp; 150±2

水性漆 160±2

聚酰亚胺�?nbsp; 180±2

有机硅漆�?nbsp; �?~2小时内，�?20升温�?80，再�?80±2保温

聚酯漆包线漆 200±2

注：如产品标准另有规定。则按产品标准的规定、�img alt="" src="http://img49.hbzhan.com/9/20180314/636566225722992592989.png" style="margin: 0px; padding: 0px; border: 0px; max-width: 100%; height: 436px; width: 245px;"/>

油漆固含量测定仪计算方法

固体含量%（X）按下式计算(中国涂料在线)９�/p>

X=W1-W/G×100

式中：W——容器重量，克；

W1——焙烘后试样和容器重量，克；

G——试样重量，克、�/p>

试验结果取两次平行试验的平均值，两次平行试验的相对误差不大于3%.

注：自本标准实施之日起，原部标准HG2-502-77作废、�/p>

☉GB1725-1979涂料固体含量测定�?来源于网络，如果该程序涉及或侵害到您的版权请立即联系我们

二、新型快逞�span style="color: rgb(255, 0, 0);">油漆固含量检测仪�?/strong>

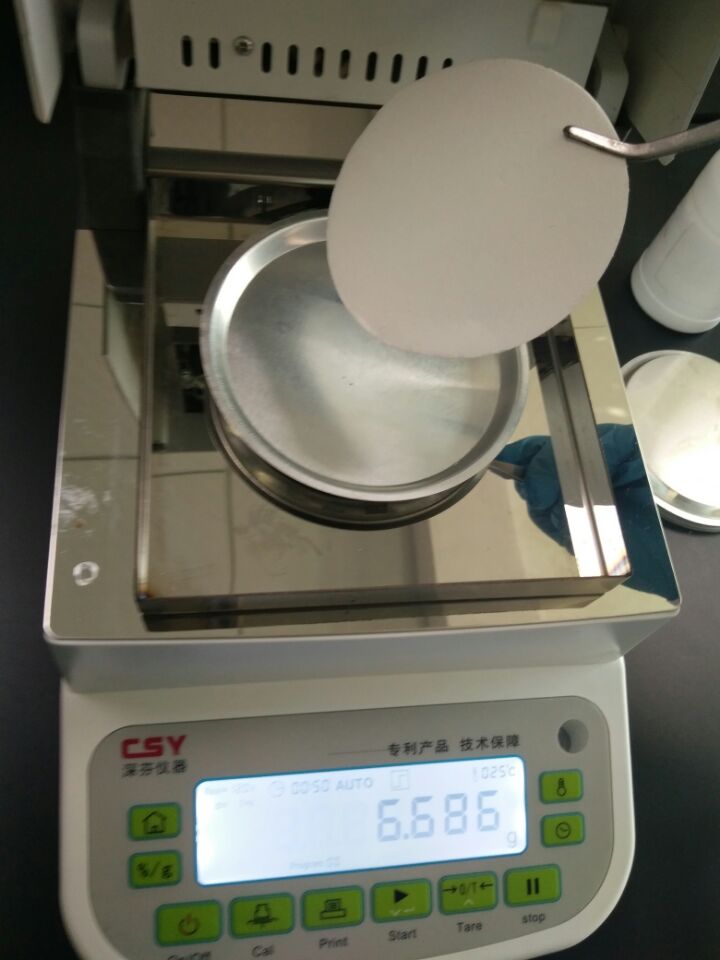

深圳市芬析仪器制造有限公司研发高精度新型油漆固含量测定仪�?/span>涂料固含量测定仪快速测定涂料中固含量，简单快速整体操�?-5分钟、�strong>涂料固含量测定仪采用德国HBM称重系统，保证称重准确；环形石英钨卤红外线加热源，快速干燥样品；与国际烘箱加热法相比，环形石英钨卤红外线加热可以在高温下将样品均匀地快速干燥，样品表面不易受损，其检测结果与国标烘箱法具有良好的一致�?具有可替代性，且检测效率远远高于烘箱法，智能化操作,一般样品只需几分钟即可完成测定。CSY-G3涂料固含量测定仪获得国家知识产权保护（专利号201420090168.1）是一种新型的快速检测仪器、�/p>

涂料固含量测定仪产品优点９�/p>

�?�?nbsp;体积小，重量轻，结构简協�/p>

�?�?nbsp;无需辅助设备

�?�?nbsp;操作简单，无需安装调试培训

�?�?nbsp;效率高、速度快，操作不超�?0分钟

�?�?nbsp;多种分析方式，全自动、定时、半自动满足各种分析方式

�?�?nbsp;油漆固含量检测仪标配RS232通讯接口-方便连接打印机、电脑和其他外围设备、符合FDA/HACCP格式要求

�?（�strong>油漆的固含量测量�?/span>钨卤环形灯加热方式可直接从物质内部加热，大大缩短了烘干时间，而且还具有加热均匀、清洁、效率高、节约能源、�/p>

油漆的固含量测量�?/span>技术参数：

1、范围： 0.01-100%

2、固含量值可读性：0.01%

3、称重范围：0-100g

4、传感器精度�?.01g

5、称重传感器：德国HBM传感�?/p>

6、加热温度范围：起始-205ℂ�/p>

7、加热源：钨卣�img alt="" src="http://img50.hbzhan.com/9/20180314/636566227966783741576.jpg" style="margin: 0px; padding: 0px; border: 0px; max-width: 100%; height: 420px; width: 315px;"/>环形�?/p>

8、显示参数：%固含量，时间，温度，重量
