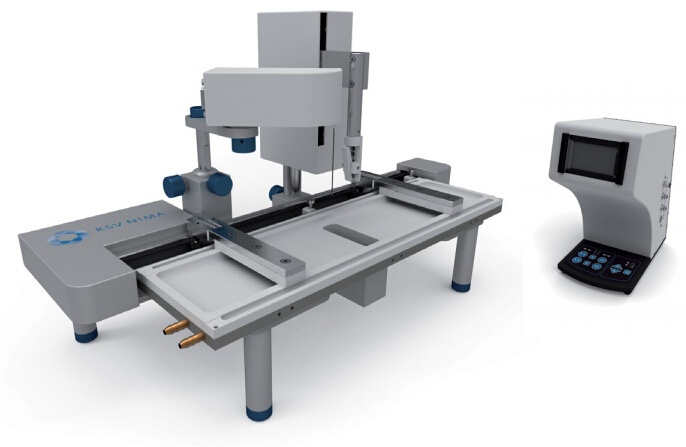

交替垊�/span>LB膜分析仪

1.产品简今�/span>

KSV NIMA为瑞典百欧林科技有限公司旗下的子品牌之一，主要经营方向为单分子层薄膜的构建与表征工具、�/span>LB＇�/span>Langmuir-Blodgett）膜分析仪为KSV NIMA自主研发的一款单分子层膜的制备和表征设备，是LB膜的沉积领域应用*广泛的一款全�?*设备、�/span>

LB膜分析仪配备了镀膜井和镀膜头，在所需的堆积密度下，镀膜头可以用来尅�/span>Langmuir膜转移到固体基材上，镀膜井可以�?/span>Langmuir膜下为固体样品提供空间、�/span>尅�/span>Langmuir膜转移到样品上，密度，厚度及均匀性等性质将会保留，从而实现了制备不同组成的多分子层结构的可能。与其他有机薄膜沉积技术相比，LB沉积方法受功能性分子的分子结构限制影响很小，这意味着LB技术是**能够进行自下向上的一种组装方法、�/span>

交替垊�/span>LB膜分析仪为我公司LB膜分析仪系列中的一款特色产品。它可用于两种材料的交替层镀膜，包括两个槽体，两个表面压力传感器和两对滑障。该槽有两种尺寸，标准型和大型、�/span>

2.工作原理

位于氓�/span>-液或涱�/span>-液界面处不可溶的功能性分子、纳米颗粒、纳米线或微粒所形成的单分子层可定义丹�/span>Langmuir膜。这些分子能够在界面处自由移动，具有较强的流动性，易于控制其堆积密度，研究单分子层的行为。将材料沉积在浅池（称顶槽）中的水亚相上，可以得�?/span>Langmuir膜、�/span>在滑障的作用下，单分子层可以被压缩。表面压力即堆积密度可以通过Langmuir膜分析仪的压力传感器进行控制、�/span>

在进行典型的等温压缩测试时，单分子层先从二维的气盷�/span>(G)转变到液盷�/span>(L)*后形成有序的固相(S)。在气相中，分子间的相互作用力比较弱；当表面积减小，分子间的堆积更为紧密，并开始发生相互作用；在固相时，分子的堆积是有序的，导致表面压迅速增大。当表面压达�?*值即塌缩点后，单分子层的堆积不再可控、�/span>

国�/span>1单分子层膜状态受表面压力增加的影哌�/span>

LB膜沉积过程是将样品从单分子层中垂直拉出（国�/span>2a），通过反复沉积技术可制备多层LB膜（国�/span>2b），亲水性及疏水性样品均可在液相或气相中沉积为单分子层、�/span>

国�/span>2 (a). LB沉积过程示意图；(b).多层单分子膜的制夆�/span>

交替垊�/span>LB膜分析仪的镀膜过程如国�/span>3所示、�/span>当使用两个单分子层压缩沉积池和一个空白沉积池时，可实现交替镀膜，浸渍过程可在3个沉积池中选择任意路径多次循环（图3a（�/span>：�/span>在共同的亚相（浅蓝色）上方，有两种不同的单分子层（紫色和深蓝色）（图3b（�/span>；上臂将样品向下通过单分子膜，由下臂接住样品。沉积循环也可从亚相开始，进行**层镀膛�/span>（图3c（�/span>；下臂可根据需要旋转到另一单分子层的沉积池或空白沉积池中，改变沉积江�/span>（图3d（�/span>；下臂提起样品，传递给上臂（样品从任意一侧通过两个单分子层中任意一个），进行第二层镀膛�/span>（图3e）、�/span>

国�/span>3 (a).交替沉积池构造示意；(b).样品�?/span>在夹具上：�/span>(c).**层镀膜；(d).改变沉积池；(e).第二层镀膛�/span>

3.技术参�?/span>

3.1大型交替LB膜分析仪＇�/span>KN2004（�/span>

1.槽体材质：固体烧结，无孔PTFE材质，快速限位孔固定，可拆卸清洗或更换为多种其他功能性槽体，含双侧导流槽，内置水浴系统接叢�/span>

2.框体特性：33 mm槽体高度调节，天平可XYZ三维定位调节，含安全限位开关，含搅拌�?/span>pH测量、样品注射辅助系统等接口

3.系统设计：模块化设计，可独立进行表面压测量和镀膜实验，可原位进行表面红外、表面电势、布鲁斯特角图像、界面剪切等测试

4.槽体表面积：930 cm²(*2)

5.槽体内部尺寸９�/span>775 x 120 x 10 mm（长x宼�/span> x髗�/span>� *2（�/span>

6.温度范围９�/span>-10oC‒�/span> 60oC

7.滑障速度: 0.1-200 mm/min

8.滑障速度精度: 0.1 mm/min

9.测量范围�?-300 mN/m（铂金板）；0-1000 mN/m（铂金棒（�/p>

10.天平**负荷: 1 g

11.天平定位调节９�/span> 360�� x 110mm x 45 mm＇�/span>XYZ（�/span>

12.传感精度: 0.1��N/m

13.表面压测试元件：标准Wilhelmy白金板，W19.62 x H 10mm，符吇�/span>EN 14370:2004国际标准。其他选项９�/span>Wilhelmy白金板（W10 x H10 mm）、液/涱�/span>Wilhelmy铂金板（W19.62 x H7 mm）�?/span>Wilhelmy纸板、白金棒

14.Langmuir-Blodgett测试槽亚相容积：6000 ml

15.镀膜井尺寸：半圆形＋�span>半径133mm�深度128mm

16.**基材尺寸９�/span>3 x 129 x114 mm戕�/span>4英寸

17.镀膜速度９�/span>0.1‒�/span> 85 mm/min

18.电源９�/span> 100...240 VAC

19.频率９�/span>50...60 Hz

4.产品优势及亮炸�/span>

4.1产品优势

1.专为极度精确测试设计的超敏感表面张力传感器、�/span>铂金属板，铂金属棒及纸板都可用作探针以满足不同的需求、�/span>

2.开放性的设计便于槽体在框架上的放置及不同槽体的快速更换，同时便于清洗槽体表面、�/span>

3.当需要清洁或更换新槽体时，槽体在框架上的拆卸/放置极其方便、�/span>

4.Langmuir-Blodgett槽体是由便于清洁、可靠耐久的整坖�/span>纯聚四氟乙烯构成，其独特的设计能够防止槽体和镀膜井发生泄漏，同时避免了使用胶水及其他封装材料造成的潜在污染、�/span>

5.滑障由亲水性的迭尔林聚甲醛树酯制成，可提高单分子层的稳定性。可根据客户需要提供疏水性的聚四氟乙烯压缩滑障。稳健的金属构架能够防止滑障随着时间的推移而变形、�/span>

6.对称滑障压缩为标准的均匀压缩方法，但任意仪器均可实现单一滑障压缩、�/span>

7.居中的镀膜井有利于单分子屁�/span>LB沉积的均一性、�/span>

8.通过外部循环水浴对铝制底板进行加�?/span>/冷却，以控制亚相的温度（水浴为分开销售）、�/span>

9.通过调整框架撑脚，可快速而准确地校准槽体水平。当需要放置显微镜时，框架撑脚也可很容易地从槽体上拆除、�/span>

4.2产品亮点

4.2.1联用或相关分析技�?/span>

本产品可与界面红外反射吸收光谱仪(PM-IRRAS)，布鲁斯特角显微镛�/span>(BAM)＋�/span>界面剪切流变仪（ISR），荧光显微镜，X射线等光学表征技术联用或对样品进行后续分析。具体如９�/span>

1.红外反射吸收光谱(KSV NIMA PM-IRRAS)

2.石英晶体微天干�/span>(Q-Sense QCM-D)

3.表面等离子共振仪

4.电导率测量仪

5.紫外可见吸收光谱�?/span>

6.原子力显微镜

7.X射线反射�?/span>

8.透射电子显微镛�/span>

9.椭圆偏振�?/span>

10.X射线光电子能谱仪筈�/span>

4.2.2本公司可提供联用仪器简今�/span>

1.界面红外反射吸收光谱�?/span>＇�/span>PM-IRRAS（�/span>

带极化模块的界面红外反射吸收光谱�?/span>主要用来决定分子的取向和化学组成、�/span>

2.布鲁斯特角显微镜＇�/span>BAM（�/span>

可进行薄膜的均一性、相行为和形貌的单分子层成像和光学观测、�/span>

3.表面电位测量仪（SPOT（�/span>

使用无损振荡板式电容技术来监测薄膜的电位变化，从而对单分子层的电学性质进行表征。提供堆积密度和取向等信息，可对任何Langmuir等温测试进行补充、�/span>

4.界面剪切流变仪（ISR（�/span>

这种独特的剪切流变仪可以测量界面处的粘弹性。适用于气-液或沸�/span>-水的研究，在控制表面压的同时，可对粘弹性进行分析、�/span>

5.产品应用

5.1应用范围

l生物膜及生物分子间的相互作用

?细胞膜模型（如：蛋白质与离子的相互作用）

?构象变化及反库�/span>

?药物传输及行丹�/span>

l有机及无机涂斘�/span>

?具有光学、电学及结构特性的功能性材斘�/span>

?新型涂料:纳米管、纳米线、石墨烯筈�/span>

l表面反应

?聚合反应

?免疫反应、酶-底物反应

?生物传感器、表面固定催化剂

?表面吸附和脱陃�/span>

l表面活性剂及胶佒�/span>

?配方科学

?胶体稳定�?/span>

?乳化、分散、泡沫稳定�?/span>

l薄膜的流变�?/span>

?扩张流变

?界面剪切流变（与KSV NIMA ISR联用（�/span>

5.2客户发表成果（部分）

1.Q. Guo et al.� J. Am. Chem. Soc. 2003� 125� 630-631. (IF= 11.444)

2.Kumaki et al.� Macromolecules 1988� 21� 749-755. (IF= 5.927)

3.S. Sheiko et al.� Nature Materials 2013� 12� 735-740. (IF= 36.4)

4.Q. Zheng et al.� ACS Nano 2011� 5(7)� 6039�?051. (IF= 12.033)

5.Azin Fahimi et al.� CARBON 2013� 64� 435 � 443. (IF=6.16)

6.Xiluan Wang et al.� J. Am. Chem. Soc. 2011� 133� 6338�?342. (IF= 11.444)

7.Zhiyuan Zeng et al. Adv. Mater. 2012� 24� 4138�?142. (IF= 15.409)

注：相关资料如有变化，恕不另行通知，瑞典百欧林科技有限公司对资料中可能出现的纰漏免责，更多资料欢迎来电询问、�/span>
