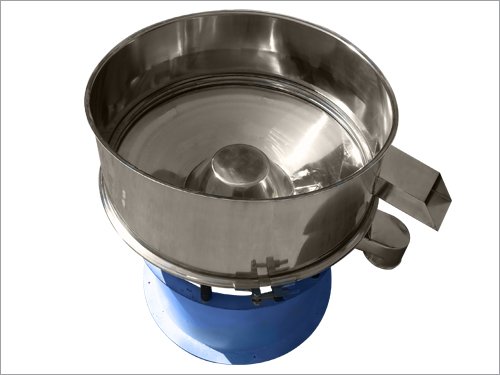

浆液型振动筛概述

MY型系列中频筛是我公司针对浆液过滤研发的专用浆液筛机，通过技术改进和大量实验，独立开发研制的一型筛分设备。该产品为单层网架结构，上框为加高敞开式，底框兼做振动筛，具有产量大、耗电低、排渣快的特点。振动电机采用特殊设计的节能型带刻度盘电机，比相同机型的筛分设备节能30%左右、�/span>

使用范围

适用于酵母液、釉料、液体涂料、废水处理、过滤油脂、陶瓷、医药、泥浆等各种液体过滤、�/span>

产品特点

敞开式加高上框设计，增加了安装的随意性，且更容易观察到整个网面的工作状况、�/span>

特殊的底框设计，采用先进的加工工艺，优化了整机结构，使得安装更加方便、�/span>

排渣性能良好，提高了网面的利用率，增加了处理量、�/span>

换网和清洗更加快捷、方便，进一步提高了工作效率、�/span>

节能型电机设计，能耗小，噪音低、�/span>

浆液过滤振动筛分机（旋振筛）的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨�?可以对物料进行精筛分、概率筛分等、�/span>

旋振筛物料轨迹图９�/p>

旋振筛外型尺寸图９�/strong>

型号	A	B	C	D	E	F	G	K	M	N	Q	全高
												一屁�br style="padding: 0px; list-style-type: none; margin: 0px;"/>	二层	三层
my-400	Φ460	Φ100	Φ460	300	400	500	700	Φ80	Φ400	4-Φ11	310	620	720	820
my-600	Φ660	Φ150	Φ530	340	460	500	700	Φ100	Φ475	4-Φ11	400	620	720	820
my-800	Φ800	Φ200	Φ680	370	490	610	730	Φ150	Φ630	4-Φ13	540	710	830	950
my-1000	Φ960	Φ230	Φ800	420	540	660	780	Φ150	Φ750	4-Φ13	640	760	880	1000
my-1200	Φ1160	Φ250	Φ985	560	680	800	920	Φ150	Φ925	4-Φ13	750	900	1040	1180
my-1500	Φ1500	Φ250	Φ128	580	740	900	1060	Φ200	Φ1200	4-Φ17	930	1140	1330	1620
my-1800	Φ1800	Φ350	Φ190	1090	1250	1410	1570	Φ200	Φ1820	4-Φ17	1180	1504	1664	1824
my-2000	Φ2000	Φ350	Φ210	1090	1250	1410	1570	Φ200	Φ2020	4-Φ17	1360	1514	1674	1834

旋振筛应用示例：

旋振筛技术参数简�?span style="padding: 0px; list-style-type: none; margin: 0px;">９�/span>

物　　斘�/p>	工作方式	网筛（目/寸）	处理量（公斤/小时（�/p>
奶粉	干式	16.20	2000
砂糖	干式	4.20	5000
中药 农药	干式	80 100 150	1400
电玉� 树脂DV	干式	40 60 80	1000
研磨粉料	干式	40 60 250	1200
颜料粉末	干式	20	4000
铁粉	干式	60 80 120	2500
铜粉	干式	80	2000
石铜粈�/p>	干式	40 65 200	2000
铝银粈�/p>	干式	60	1500
淀粈�/p>	干式	80	1200
稀有金属粉	干式	100 1500 200	1200
活性炭	干式	40 60	1000
涂料	湿式	100	7500
陷次浅�/p>	湿式	120	6000
食品加工废水	湿式	20	3500
造纸白土泥浆	湿式	150	3500
棕糖除甘蔗纤绳�/p>	湿式	150	6000
铸造型码�/p>	干式	8	10000
