工作原理９�/span>

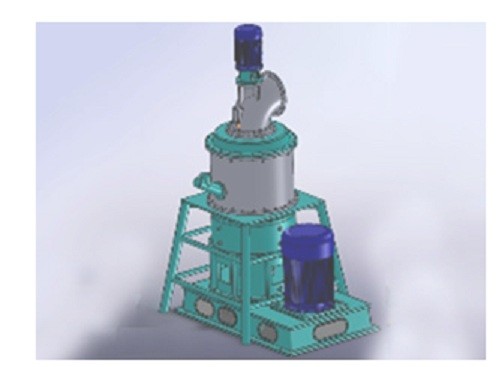

本机是一种内分级式高压超细辊压磨，集粉碎分级于一体，巧妙的利用了弧形磨道，合理的运用了碰撞、碾压、研磨机理。当主轴旋转时，辅轴随之旋转，辅轴上的磨辊不仅围绕主轴进行公转，同时又围绕各自的辅轴作自转运动。磨辊在公转和自转的过程中产生强大的离心力，与磨环发生强烈的辊碾作用，被粉碎的物料在离心力及磨辊旋转力场的带动下，进入磨辊与磨环组成的研磨区中，在强大的挤压力和研磨力作用下物料被粉碎。粉碎后的物料下落到甩料盘上，甩料盘与主轴同转，它把粉料甩向磨环与机体间的分流风道内，受到系统负压作用沿风道上升到上部的分级室进行分级，合格细粉通过分级轮进入收集系统，粗料落入粉碎室重新进行粉碎，净化的空气由引风机排出�?nbsp;

该机广泛适用于常规物料的研磨粉碎，如重质碳酸钙、高岭土、大理石、重晶石、石膏、氧化钙、氢氧化钙、活性炭、沥青焦、裂解炭黑、石灰石、方解石、滑石、石墨等湿度小于8%、莫氏硬度在8级以下的非易燃易爆物料的超细粉碎加工，是理想的非金属矿粉体材料的深加工设备�?nbsp;

产品特点９�/span>

磨损降低：易损件采用复合耐磨新材料，使用寿命长、�/span>

环保优良：主机降震消噪设计，负压生产，现场无粉尘污染、�/span>

能耗降低：采用创新粉碎机构，与多辊式磨相比，同能耗下产量提高�?0%、�/span>

运动机理：它以冲击、碾压、研磨为其粉碎原理，粉碎效率高，分级粒度范围窄、�/span>

细度可调：采用智能控制，产品粒度分布可调，大颗粒控制严格。可生产(325�?500)目产品、�/span>

系统构成：设备主要由主机、旋风收集器、除尘器、高压离心风机、卸料器和电控柜等组戏�/span>

辊压磨通过传动装置带动主轴转动，主轴的上端连接着磨辊架，架上装有辅轴，辅轴上装有磨辊，当主轴旋转时，辅轴随之旋转，辅轴上的磨辊不仅围绕主轴进行公转，同时又围绕各自的辅轴作自转� 磨辊在公转和自转的过程中产生强大的离心力，与磨环发生强烈的辊� 作用，实现物料粉碎、�/span>

工作参数９�/span>

型号	DGM360	DGM450	DGM600
磨辊数量	15	21	30
磨道直径	720	900	1200
磨道层数	3	3	3
产品细度（um（�/span>	5-45	5-45	5-45
产量（Kg/h（�/span>	800-1000	1300-1500	1800-2000
装机功率（kw（�/span>	100	135	185

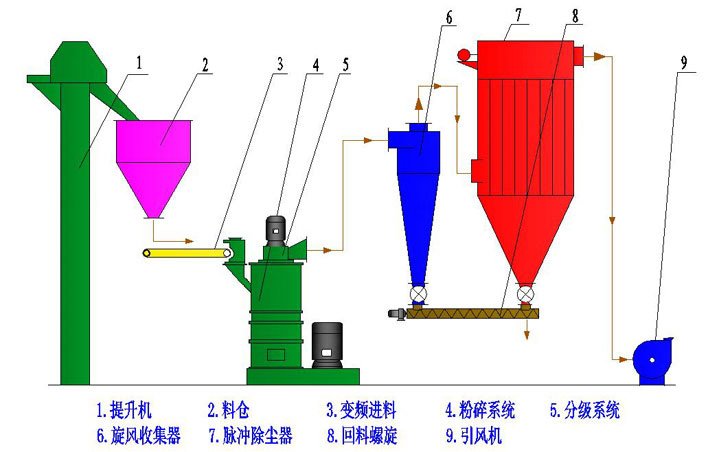

工艺流程图：

流程图Ⅰ



流程图Ⅱ
