仪器简介：

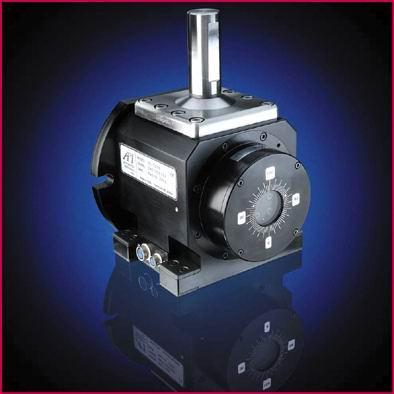

API旋转轴角摆检查仪用于�?五轴立式或卧式加工中心的偏摆角和倾斜角测量。该检查仪是为了校准加工中心旋转轴偏摆角和倾斜角而研制开发的，它利用一个重垂式电子水平仪作为参考，这个电子水平仪被安装在伺服马达驱动器的轴套中，轴套的两端各与两个高精度的圆光栅和角编码器相连接。测量时系统软件将电子水平仪值零，当主轴或工作台旋转时，伺服马达作反方向旋转，通过圆光栅记录转角数据，并与机床发出的指令进行比较，从而测得主轴和旋转工作台的精度。将角摆检查仪安装在测量轴上后，所有采集数据的指令和控制过程都可以由操作者在计算机上完成，这个过程避免了操作者在实际加工主轴附近工作，又保证了操作者的安全。测量立式工作台时，可选配侧面安装支架，以便将角摆检查仪很容易地安装在旋转工作台上进行测量。测量卧式工作台时，可选配一个高精度的平面反向镜，与API激光干涉仪配合，用于测量卧式或立式旋转工作台的旋转角精度、�/p>

技术参数：

1. 测量范围�?40度（��220度）

2. 准确度：1�

3. 分辨率：0.36�

4. 与主轴连接轴的直径：1英寸（可�?5mm�

5. 重量：约4.1kg

6. 外形尺寸�?30*185*220mm

主要特点９�/strong>

1. 不需要安装在旋转轴的中心、调整方�

2. 伺服电机，电子水平仪和圆光栅形成一个整体结构，保证测量精度

3. 圆光栅定位，伺服驱动

4. 系统控制器带有RS232接口

5. 便携式搬运箱
