TE 73 高速双辊试验机

设备介绍:

TE 73高逞�span>双辊试验朹�/span>为闭环设备。滚环安装在平行测试轴的末端。这两根平行测试轴与机器后部的斜齿齿轮副相连。下部的轴由可控硅控制的变速马达通过皮带驱动。该马达仅提供环路中损失的能量，而不是锁死于环路中全部牵引力、�/span>

通过选择性地安装合适的齿轮副，滑移率可�?% (纯滚�? 变到 8%。测试滚子外廓为凸面，形成的接触区为**圆形，且可获得高赫兹接触压力、�/p>

下轴箱固定，上轴箱铰接，可做横向纵向运动。通过杠杆，给接触区手动施加静压力，其值由在线应变载荷单元测得。另外，还有一个单独的载荷传感器单元固定在接触区的横向上用于测量牵引力。两轴的转速由感应式测速装置测量。上轴及其外壳与机器的其他部分是电绝缘的，这样就可以在接触区上施加一个小的电压，根据电压的变分，即可清晰给出金属间相互作用的频率。电压的变分可通过示波器显示，均方根平均电压值也可输送给如表记录器、�/p>

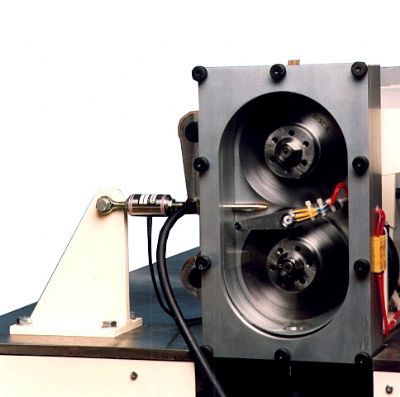

测试辊子９�/p>

测试辊子在带有玻璃前脸的铝合金箱内运转。低速时，可采取浸入法润滑；高速时，可在出口侧喷射润滑剂进行强制润滑。通过前脸的红外加热可能导致辊身温度高于稳态测试温度。整体温度则由滑动接触热电偶测量、�/p>

仪器仪表:

马达速度控制器与电力干线绝缘

上辊和下辊的数字式转速表

负载和牵引力的数字式读取

带指示器的温控仪

接触电阻线圈

TE 73/S 接触旋转适配仵� 滚动接触在传动动力中的一个重要应用是连续可变传动。在这样的设备中，不论是什么构型，摩擦副中的一个接触面相对其对偶面不是纯粹的滚滑，而是带有一定程度的转动。这种转动对传动性能有着很大的影响：

1. 损耗确实存在，即使不传递动力；

2. 闪温效应变得特别重要：�/p>

3. **牵引力的滑移程度大大增加：�/p>

4.总效率很大程度上取决于转动的程度：�/p>

TE73中，两辊的相对运动受限于滚动方向上纯滚动与滑动的配合。转动是通过在两辊之间加第三个沿垂直轴转动旋转盘引入的。如此这般，第三盘的上下表面个形成椭圆接触面。通过改变两辊与第三盘的接触半径，可在较大的范围内改变接触区转动的程度。TE73/S与两滚配置是可以互换的、�/span>

技术参�?/strong>:

速度范围	100 -7�?00 rpm
滚动速度	0.75 - 60 m/s
载荷范围	0.25 -15 kN
**赫兹接触应力	2.8 GPa (基于钢辊计算)
辊子直径	152 mm
胎冠半径	76 mm
滑移玆�/span>	0% 随机器供库�/span>
可选滑移率	1%� 2%� 4%� 6� 8%
马达功率	11 kW 直流
TE 73/S 接触转动适配仵�/span>
辊子直径	120 mm
胎冠半径	20 mm
滑移玆�/span>	0.8 � 1.33 (4 �?
**赫兹接触应力	2.5 GPa (基于钢辊计算)
