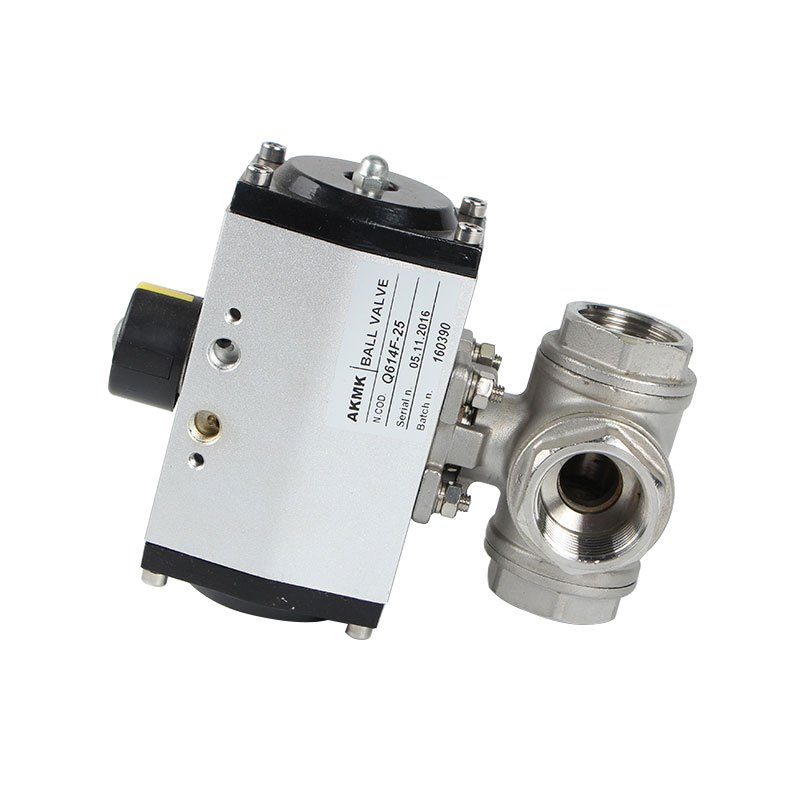

Q614球阀

描述

不锈钢全通径三通球阀设计用于与水,空气,油和其他与结构材料兼容的介质。该分流阀具有T型端口和L型端口流量模式。这种阀没有流量截止位置、/p>

特征

1000 PSI工作压力(请参阅P / T图表(/p>

全端口设讠/p>

316不锈钢阀体,球和阀杅/p>

四个球座设计可在任何端口提供全压劚/p>

PTFE球座可延长使用寿呼/p>

三重PTFE / Viton阀杆密封设计,活载和可调节

阀门直接安装到执行器上,符合ISO5211

气动执行器标准功胼/p>

延长使用寿命(一百万次循环)

齿轮齿条设计

高度可见的阀门位置指示器

干燥或润滑先导空氓/p>

出厂时已润滑正常寿命

阳极氧化铝主体,带环氧聚酯覆盖物

Namur和ISO安装


Pipe Size

1-1/2" NPT female

Port Size

Full Port, orifice 1.50 inches, Cv 49

Pressure (Max)

1000 PSI see P/T chart, vacuum up to 29inHg

Working Temperature of Assembly

0-180 °F (media 0-300 °F with optional valve mounting kit)

Valve Body

316 stainless steel CF8M

Ball

316 stainless steel

Stem Seals

PTFE (Teflon), Viton

Ball Seats

PTFE (Teflon)

Valve Rated Temperature

-4 to 325 °F (-20 to +163 °C)

Actuator Temperature

0-180 °F

Cycle Time

Approx. 1 second per 90° rotation

Air Pilot Pressure

80-120 PSI

Air Connections

1/4" NPT (plus NAMUR pad for solenoid valve)

Actuator Seals

NBR
